Вакуумный контактор КВТ-1,14-2,5/160 У3 (160А)

контактор вакуумный 160 ампер квт-1,14-2,5/160 у3

Вакуумный контактор 160 ампер тип КВТ-1,14-2,5/160 У3 рассчитан на мощность до 160 кВт для приемников электрической энергии в электроустановках. Работает в диапазоне до 1,14 кВ при частоте 50 Гц. Выдерживает жесткие климатические условия. Соответствует строгим ГОСТам и произведен в России на АО «НПП «Контакт» в Саратове. Обеспечивает надежность в работе. Этот аппарат представляет собой высококачественное устройство для управления электрическими цепями.

Предназначен для работы в шкафах управления асинхронными двигателями, установленными в помещениях (категория размещения У3 или УХЛ2 по ГОСТ 15150-69). Установка возможна только на заземленных поверхностях в вертикальном положении. Контактор имеет долгий срок службы 30 лет. Соответствует требованиям технических условий ТУ 3426-002-07619636-2001.

Технические характеристики

Параметр	Значение
Номинальный ток главной цепи	160 А
Номинальное напряжение главной цепи, кВ	1,14
Номинальное напряжение по изоляции, кВ	1,14
Число полюсов	3 (трехполюсный)
Номинальный переменный ток отключения главной цепи, кА	2,5
Толщина шин, мм	3
Ширина шин, мм	25
Межполюсное расстояние, мм	60
Износостойкость по ГОСТ 11206-77, количество циклов
Механическая	1600000
Коммутационная в режиме АС-1	1600000
Коммутационная в режиме АС-4	500000
Номинальный ток вспомогательных контактов, А	10
Электрическое сопротивление главной цепи постоянному току, мкОм, не более	350
Вакуумная камера собственного производства КДВХ4	керамическая, герметичная
Масса нетто	6,2 кг (max)
Завод изготовитель	АО НПП «Контакт» г. Саратов
Номинальное напряжение вспомогательных контактов, В:
— переменного тока частотой 50 Гц	до 660
— постоянного тока	до 440
Время дребезга главных контактов каждого полюса при включении, с, не более	0,005
Разновременность замыкания главных контактов трех полюсов при включении, с, не более	0,003
Разновременность размыкания главных контактов трёх полюсов при отключении, с, не более	0,003
Собственное время включения, с, не более	0,06
Собственное время включения контактора на номинальное напряжение цепи управления 36 В, с, не более	1,5*
Собственное время отключения, с, не более	0,14
Провал подвижного главного контакта каждого полюса, мм	1±0,2
Ход (раствор) подвижного главного контакта каждого полюса от отключенного положения до замыкания контактов, мм	2 (+0,2; -0,3)
Мощность, потребляемая включающими катушками в режиме удержания типоисполнений контакторов с напряжением управления, Вт, не более:
— переменного тока	15
— переменного и постоянного тока	24
Ток включения в цепи управления контактора в течение собственного времени включения, А, не более:
— при 220 В	5
— при 380 В	3
— при 110 В	10
— при 36 В	1,0
* Примечание – Собственное время включения может быть уменьшено до 0,06 с.

Контакторы спроектированы для эксплуатации в широком диапазоне режимов работы, включая:

прерывисто продолжительный режим;
продолжительный режим;
повторно кратковременный режим;
кратковременный режим.

📜 Сертификация: соответствует ТР ТС 004/2011 Смотреть сертификаты →

📄

Скачать руководство по эксплуатации вакуумного контактора КВТ-160 (PDF, 1,1 МБ)

Контакторы 160а:

Вариация	Цена	Наличие на складе
КВТ-1,14-2,5/160 у3 220В	24000 руб.	5 шт.
КВТ-1,14-2,5/160 у3-2 380В	24000 руб.	1 шт.

Гарантии:

Гарантийный срок эксплуатации: 2 года, но не более 500 000 циклов «включено-отключено» (В-О)
Гарантийный срок хранения: 1 год с даты приобретения потребителем
Заводской срок хранения: 5 лет с момента изготовления при условии хранения в упаковке производителя в соответствии с ГОСТ 15150-69
Условия гарантии: Соответствие требованиям ТУ 3426-001-07619636-98 при соблюдении правил транспортировки, хранения, эксплуатации и монтажа

Заказ и доставка контактора:

📋

Как заказать

1 Что указать при заказе

Требуемое напряжение управления 220/380В
Способ отправки
Любимую транспортную компанию

2 Отправка и поддержка

Отправка по всей России и СНГ
Дополнительная упаковка — паллетный борт
Отгрузка в течение 3 рабочих дней
🚚 Доставка до транспортной компании — бесплатно

3 Параметры упаковки

Длина:

0,24 м (24 см)

Ширина:

0,24 м (24 см)

Высота:

0,25 м (25 см)

Объём:

0,015 м³

Вес (с упаковкой):

≤ 7,0 кг

🎁 Подарок в каждой упаковке

📧 Заказать по электронной почте: 0751@mail.ru

💰 Скидки в зависимости от способа оплаты

Варианты исполнения по напряжению управления

Обозначение	Свободные блок контакты
Обозначение	Нормально разомкнутые (NO)	Нормально замкнутые (NC)
КВТ–1,14–2,5/160 У3 AC 220В	4	3
КВТ–1,14–2,5/160 У3-2 AC 380 В	4	3
КВТ–1,14–2,5/160 У3-1 AC 110В	4	3
КВТ–1,14–2,5/160 У3-4 AC/DC 220В	4	4
КВТ–1,14–2,5/160 У3-5 AC/DC 110В	4	4
КВТ-1,14-2,5/160 У3-7 AC/DC 36 В	4	4
КВТ-1,14-2,5/160 У3-1-Ш AC/DC 110В из трекингостойкой пластмассы	4	1
КВТ–1,14–2,5/160 УХЛ2.1м AC 220В	4	3
КВТ–1,14–2,5/160 УХЛ2.1м-2 AC 380В	4	3
Расширенная контактная группа имеет преимущество в подключениях по вторичным цепям по сравнению с вариантом БВК 2р+2з. Контакторы с климатическим исполнением УХЛ2.1м предназначены для использования в условиях крайнего севера.

Механические и климатические параметры окружающей среды

Воздействующий фактор и его характеристика. Единица измерения	УЗ	УХЛ2.1м
Механические факторы
Синусоидальная вибрация:
— диапазон частот, Гц	от 0,5 до 100
— максимальная амплитуда ускорения, м/с² (g)	до 12 (1,2)
— степень жесткости по ГОСТ 17516.1-90	7
группа механического исполнения по ГОСТ 17516.1-90	М13
Механические удары многократного действия:
— пиковое ударное ускорение, м/с² (g)	до 150 (15)
— длительность действия ударного ускорения, мс	2-20
— степень жесткости по ГОСТ 17516.1-90	4
группа условий эксплуатации по ГОСТ 17516.1-90	М19
Климатические факторы
Верхнее рабочее значение температуры среды при эксплуатации, °С	55	40
Нижнее рабочее значение температуры среды при эксплуатации, °С	минус 45	минус 60
Верхнее значение относительной влажности воздуха при эксплуатации (без конденсации влаги при температуре 25 °С), %	98	98
Верхнее значение температуры среды при транспортировании и хранении, °С	50	50
Нижнее значение температуры среды при транспортировании и хранении, °С	минус 50	минус 50
Изменение температуры воздуха:
от верхнего значения при транспортировании и хранении, °С	50	50
до нижнего значения при транспортировании и хранении, °С	минус 50	минус 50
Высота установки	до 1000 м над уровнем моря

Токи предельной коммутационной способности

Ток при включении, А (амплитудное значение)	Ток при отключении, А (действующее значение)	Время дуги, с, не более	Число циклов ВО
5600	3000	0,02	9

Стойкость при сквозном токе

в течении одной полуволны (наибольшее амплитудное значение)	в течении 0,2 с (эффективное значение)
10000А	6000А
Коэффициент отношения возвращающегося напряжения к номинальному составляет 1,0

Гарантированная износостойкость главных контактов при напряжении 1,14кВ

Износостойкость по ГОСТ 11206-77	Частота ВО, в час	ПВ, %	Число циклов ВО	Наибольшее значение номинального рабочего тока
Коммутационная в режиме АС-4	1200	15	0,5×10^6*	0,4 Iн
* С заменой, при необходимости, возвратной пружины через каждые 0,4×10^6 циклов ВО.

Преимущества

В отличие от традиционных воздушных контакторов, вакуумные модели используют вакуум как диэлектрическую среду для гашения электрической дуги. Это даёт ряд принципиальных преимуществ:

Абсолютная пожаро ‑ и взрывобезопасность — дуга полностью локализована в герметичной камере.
Минимальные затраты на обслуживание — главные контакты не требуют чистки и регулировки.
Компактные габариты и малый вес — экономия пространства в щитах и панелях.
Бесшумная работа — отсутствие характерных щелчков и вибраций.
Устойчивость к агрессивным средам — защита от пыли, влаги, химических испарений.

Область применения

Металлургия — управление приводами прокатных станов, печей, конвейеров.
Горнодобыча — коммутация оборудования в условиях повышенной запылённости.
Нефтегазовый сектор — эксплуатация во взрывоопасных зонах.
Энергетика — включение/отключение трансформаторов, конденсаторных установок.
Химическая промышленность — работа в агрессивных средах.
Транспорт — электрооборудование ЖД-составов, метро, трамваев.

Особенности конструкции

Вакуумная дугогасительная камера— исключает эрозию контактов и образование окислов.
Электромагнитная система управления— совместима с переменным и постоянным током.
Режим пониженного энергопотребления— катушки переходят в режим удержания после включения.
Электрические блокировки— предотвращают ложные срабатывания.
Вспомогательные контакты— интеграция в системы автоматики и сигнализации.

Экономическая выгода

Инвестиции в вакуумный контактор окупаются за счёт:

Сокращения простоев — минимум внеплановых ремонтов
Снижения затрат на техобслуживание — нет необходимости в регулярной зачистке контактов
Увеличенного срока службы — ресурс в 5–10 раз выше, чем у воздушных аналогов
Энергоэффективности — пониженное потребление в режиме удержания
Каждый контактор проверяется через отдел отдел технического контроля. Это гарантирует, что вы получаете продукт, заслуживающий доверия. Производство в России говорит о высоких стандартах и доступности поддержки
Выбор КВТ-1,14-2,5/160 У3 — это инвестиции в долгосрочную надежность. НПП «Контакт» предлагает решение для тех, кто ценит качество. С ним можно быть уверенным в стабильной работе предприятия

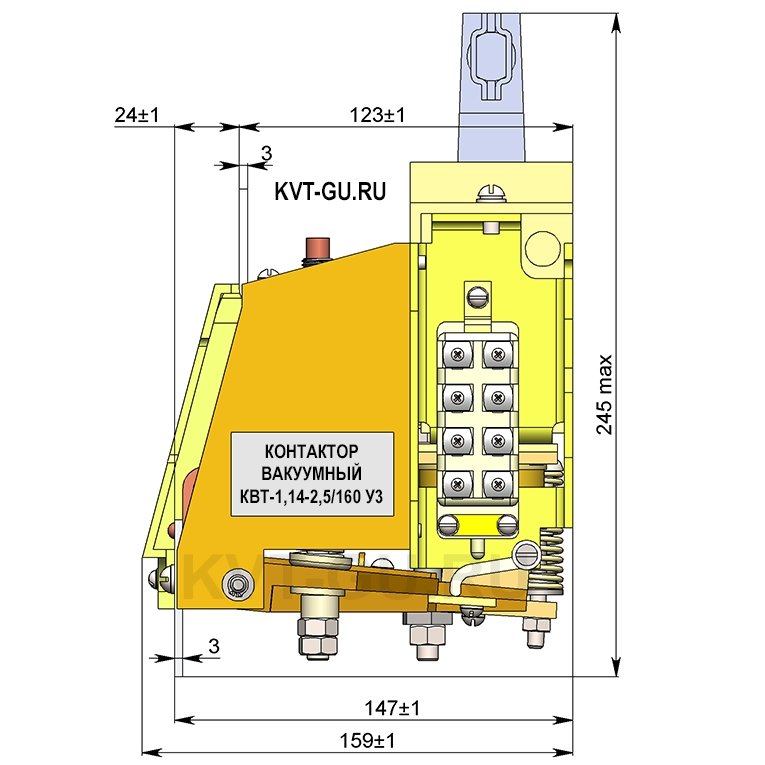

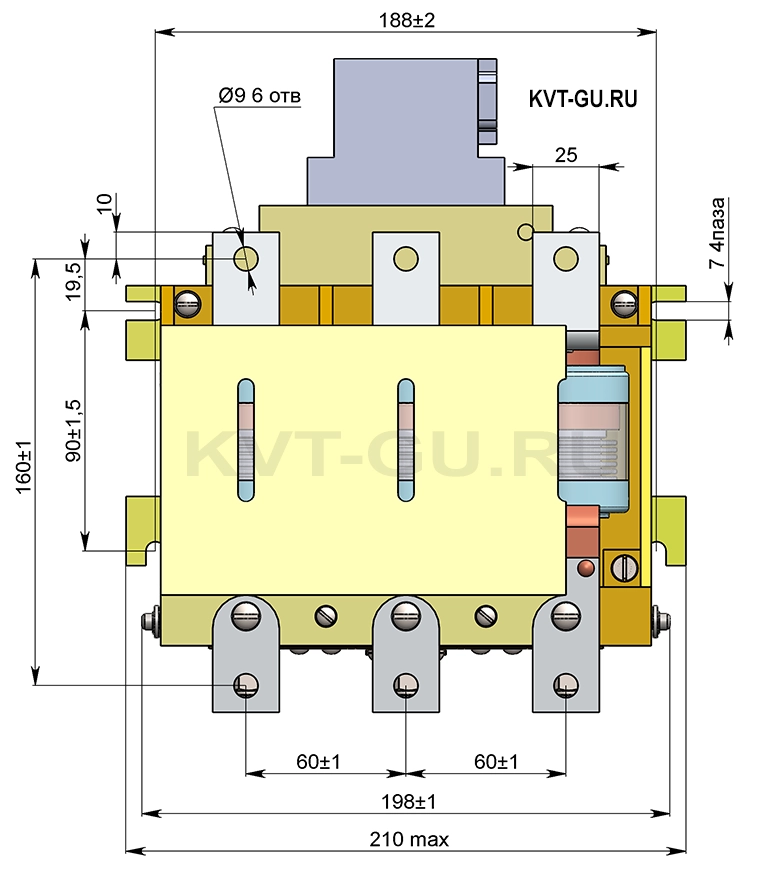

Присоединительные и габаритные размеры КВТ-1,14-2,5/160

Максимальные габариты самого контактора:

Высота с учетом разъема РП10-22 — 245 мм.;
Ширина — 210 мм.;
Глубина — 159 мм.

Крепление:

Основание: болтами М6х30 — 4 шт., (посадочные размеры 188х90 мм.);
Шины: болтами М8х30 — 6шт.
