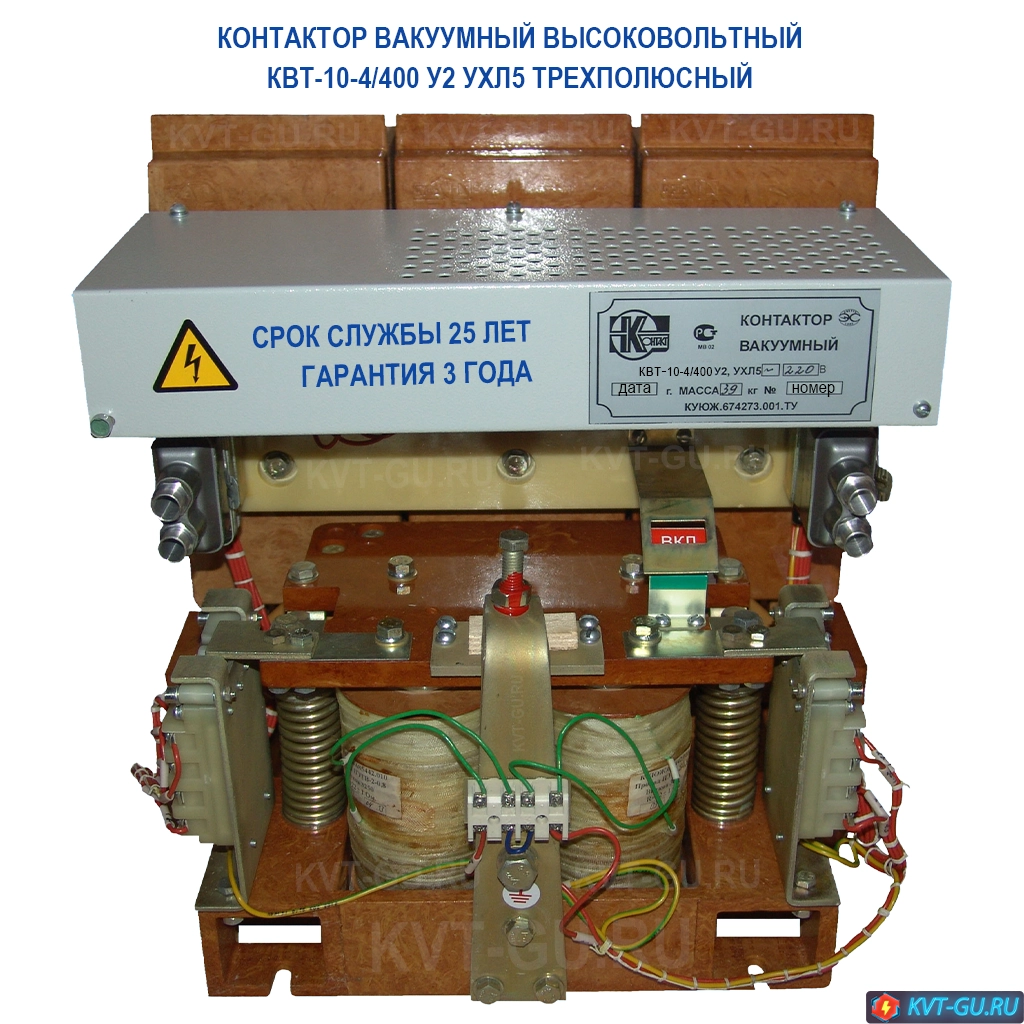

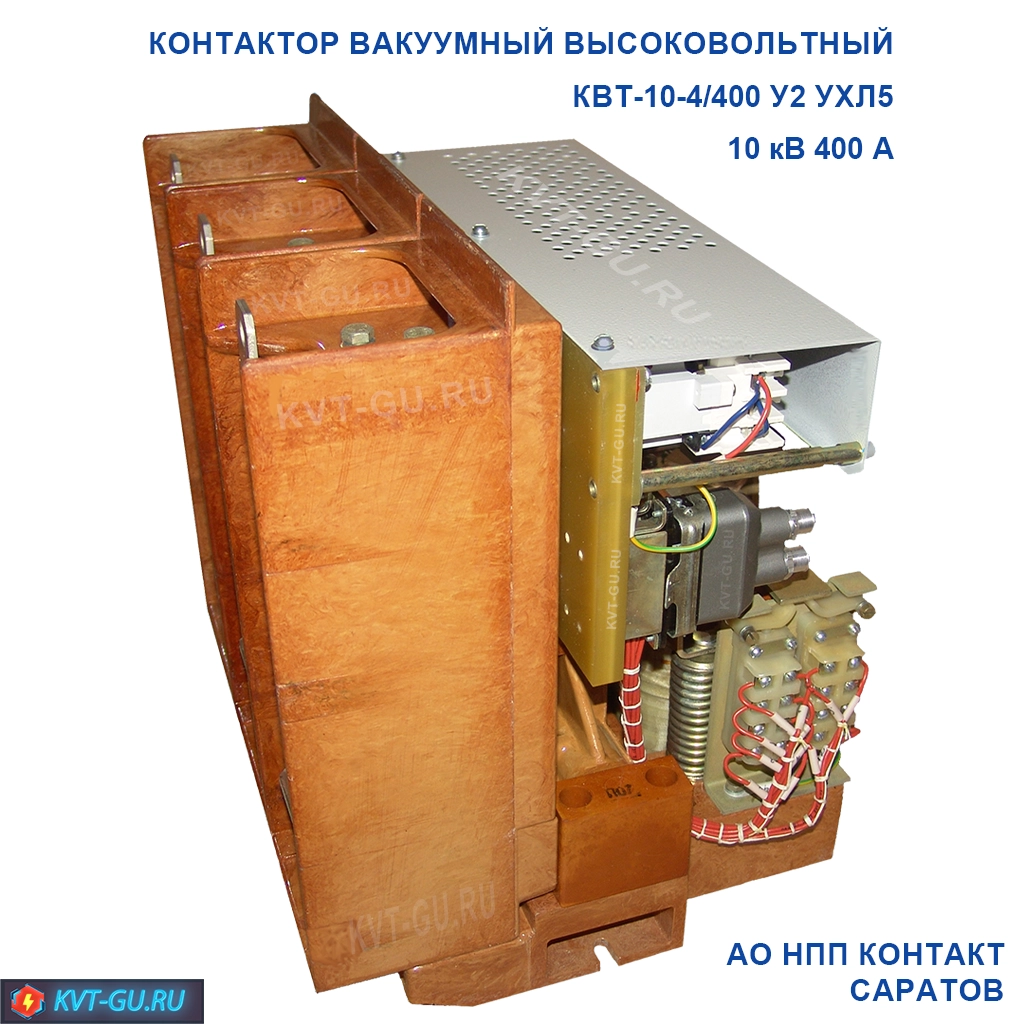

Контактор вакуумный КВТ-10-4/400 У2 УХЛ5 высоковольтный купить по хорошей цене со склада

Контактор вакуумный высоковольтный КВТ-10-4_400;

контактор вакуумный квт-10; 400; Саратов

Вакуумный контактор КВТ-10-4/400 У2 УХЛ5 — это высоковольтное коммутационное устройство для дистанционного управления электрическими цепями переменного тока. Аппарат обеспечивает надежную защиту электрооборудования и выпускается на АО НПП «Контакт» (г. Саратов). Изделие широко применяется в схемах управления электродвигателями, трансформаторами и конденсаторными батареями.

Технические характеристики

Параметр	Значение
Номинальное напряжение	10 кВ
Наибольшее рабочее напряжение	12 кВ
Номинальный ток главной цепи	400 А также модификация 630 А
Коммутируемая мощность	до 4000 кВт
Номинальный ток отключения	до 4 кА
Сопротивление главной цепи	не более 150 мкОм
Управление	дистанционное
Среда гашения дуги	вакуумная
Завод изготовитель	АО НПП Контакт г. Саратов

📐 Данные соответствуют ТУ производителя (АО НПП «Контакт»)

Ключевая особенность — использование вакуумной среды, которая минимизирует возникновение дуговых разрядов. Благодаря этому увеличивается срок службы устройства и снижается риск аварийных ситуаций.

📄

Техническая информация

📑

Сертификат

КВТ-10 Цена с НДС:

Вариация	Цена	Наличие на складе
катушка управления перемен. 220В	150000 руб.	1 шт.
катушка управления пост. 220В	150000 руб.	1 шт.

Гарантии на контактор вакуумный КВТ-10-4/400:

Ресурс по механической стойкости составляет 750 000 циклов «включено-произвольная пауза-отключено» (В-tп-О). Ресурс контактора по коммутационной стойкости при коммутируемом токе 400 А 750000 циклов ВО. Ресурс по коммутационной стойкости при номинальном токе отключения 4кА составляет 100 циклов ВО. Гарантийный срок эксплуатации — 3 года со дня установки и ввода контактора в эксплуатацию.

Детальные технические характеристики контактора КВТ 10 4 400 У2 УХЛ5:

Временные характеристики

Параметр	Значение
Полное время отключения	не более 100 мс
Собственное время включения	150 мс
Собственное время отключения	60 мс
Дребезг контактов при включении	до 3 мс
Разновременность срабатывания полюсов	минимальна

📐 Высокое быстродействие вакуумного контактора обеспечивает надёжную коммутацию при любых режимах работы.

Кинематические параметры механизма

Параметр	Значение
Ход подвижного контакта	5 ± 1 мм
Дополнительный ход скобы	2 ± 0,5 мм
Контактное нажатие	180 Н (±10%)
Скорость контакта при включении	0,35–0,8 м/с
Скорость контакта при отключении	0,4–1,0 м/с

📐 Параметры гарантируют стабильную работу вакуумного контактора во всех режимах коммутации.

Параметры цепи управления

Параметр	Значение
Номинальное напряжение привода	220 В (переменный ток)
Альтернативные напряжения	110 В / 220 В (постоянный ток)
Диапазон рабочих напряжений	широкий
Пусковой ток	не более 5,0 А
Ток удержания	1,0 А

📐 Параметры цепи управления обеспечивают совместимость с большинством релейных систем и контроллеров.

🏭 Применение контактора КВТ 10 400

Промышленность: управление мощными двигателями (добыча, обработка, переработка)
Энергетика: коммутация конденсаторных батарей, управление трансформаторами
Транспорт: электроснабжение ж/д, метро, электротранспорта
Безопасные объекты: аварийное отключение оборудования
Спецтехника: карьерные экскаваторы, БелАЗы

🌡️ Условия эксплуатации

У2 → умеренный климат

УХЛ5 → холодный и умеренный климат

Температура: -40 … +40 °C
Высота: до 1000 м
Влажность: ≤ 80%
Без агрессивных паров, невзрывоопасная среда

⭐ Преимущества

⚡ до 4000 кВт — высокая коммутационная способность
🛡️ долговечность за счет вакуумного гашения дуги
🔧 простой монтаж и обслуживание
📄 сертификаты АО НПП «Контакт»
🌍 исполнения У2 и УХЛ5

💡 Вывод

КВТ-10-4/400 У2 УХЛ5 — лучшее решение для сетей 10 кВ в промышленности, энергетике и на транспорте, где важны надежность и безопасность при дистанционном управлении.

Модификации, тип включения и масса

Исполнение / код	Напряжение управления	Масса
КВТ-10-4/400 У2, УХЛ5 КУЮЖ.674273.001	переменный ток, 220 В	39 кг
КВТ-10-4/400 У2, УХЛ5 КУЮЖ.674273.001-01	постоянный ток, 220 В	40 кг
КВТ-10-4/400 У2, УХЛ5 КУЮЖ.674273.001-02	постоянный ток, 110 В	41 кг

📐 Различные модификации позволяют подобрать контактор под любую систему управления (переменный или постоянный ток).

Устройство и работа контактора КВТ-10

Принцип разрыва первичных цепей вакуумного контактора

Принцип работы вакуумного контактора КВТ-10-4/400 У2 УХЛ5 основан на классических физических процессах, протекающих в вакуумной среде. При размыкании контактов через малый зазор возникает электрическая дуга, которая мгновенно гасится благодаря высоким диэлектрическим свойствам вакуума. В момент перехода тока через ноль происходит самоуничтожение электронов и ионов в плазме. Элементарные частицы и атомы остаются на контактной поверхности, что обеспечивает быстрое восстановление электрической прочности промежутка.

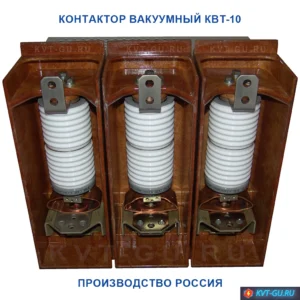

Устройство контактора КВТ-10-4/400

Корпус вакуумного контактора выполнен из композиционного материала с высокой электрической прочностью. Он надежно изолирует высокое напряжение и разделяет токовводы вакуумных камер КДВ3-10-4/400 УХЛ2-2 и панель управления.

Основные составные части контактора:

Основание
Две катушки включения
Три корпуса
Три вакуумные камеры с силовыми выводами
Рычаг включения
Плата управления со вспомогательными блок-контактами
Защитный кожух (предотвращает случайный контакт персонала с элементами платы управления во включенном положении)

Включение и выключение КВТ-10-4/400

Включение: на катушки подается напряжение 220 В. Якоря катушек взаимодействуют с рычагом включения, и контактор замыкает главную цепь.

Выключение: напряжение снимается. Под действием отключающих пружин и пружин поджатия рычаг включения возвращается в исходное состояние. Через шток камеры происходит разрыв главных контактов.

Коммутация вторичных цепей и вспомогательные контакты

Параметр	Значение
Количество замыкающих вспомогательных контактов	6 шт.
Количество размыкающих вспомогательных контактов	5 шт.
Номинальный ток вспомогательных контактов	10 А
Номинальное напряжение (перем. ток, 50 Гц)	до 660 В

📐 Достаточное количество вспомогательных контактов (6 замыкающих + 5 размыкающих) для реализации сложных схем управления и сигнализации.

электрическая схема контактора вакуумного КВТ-10-4/400 У2 УХЛ5

Габаритные размеры высоковольтного контактора КВТ 10 кВ в упаковке

Параметр	Значение
Длина	0,46 м
Ширина	0,50 м
Высота	0,42 м
Объем	0,01 м³
Вес в упаковке	не более 45 кг

📐 Компактные габариты упаковки упрощают транспортировку и складское хранение контактора.

Размеры и масса контактора вакуумного квт 10 4 400 У2 УХЛ5 саратовского завода КОНТАКТ — Присоединительные и габаритные размеры контактора вакуумного КВТ-10-4/400 У2 УХЛ5

Сертификация и соответствие стандартам: нормативно-техническая документация

Общие сведения о продукции

Продукция изготовлена в соответствии с КУЮЖ.674273.001 ТУ (Технические условия).
✅ Серийный выпуск — изделие производится регулярно и доступно для заказа.

Коды классификации

Код	Значение	Описание
ОКПД 2	27.12.10.110	Общероссийский классификатор продукции по видам экономической деятельности
ТН ВЭД ЕАЭС	8535	Товарная номенклатура внешнеэкономической деятельности Евразийского экономического союза

🔹 Код 8535 охватывает электрическую аппаратуру для коммутации или защиты электрических цепей на напряжение более 1000 В.

Соответствие требованиям ГОСТ

Продукция полностью соответствует следующим нормативным документам:

ГОСТ Р 52565‑2006

«Выключатели переменного тока на напряжения от 3 до 750 кВ. Общие технические условия»

Соблюдены следующие пункты:

пп. 6.12.1.2
пп. 6.12.1.4
Раздел 7

ГОСТ 1516.3‑96

«Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции»

Соблюдён пункт:

п. 4.14

Декларация о соответствии

Параметр	Значение
Статус	Действующая
Дата начала действия	24 августа 2023 г.
Дата окончания действия	23 августа 2026 г.

⚡ Важно: декларация о соответствии подтверждает безопасность и качество продукции в течение указанного срока.

Почему это важно для покупателя

✅ Легальность — продукция сертифицирована для оборота на территории РФ и ЕАЭС.
✅ Безопасность — соответствует строгим требованиям к электрической прочности изоляции.
✅ Качество — серийное производство по ТУ с соблюдением ГОСТ Р.
✅ Прозрачность — указаны все коды ОКПД 2 и ТН ВЭД для таможенного и статистического учёта.
