Генераторная лампа ГУ-23А: технические характеристики, применение, где купить

генераторная лампа гу 23а в надежной упаковке с хранения

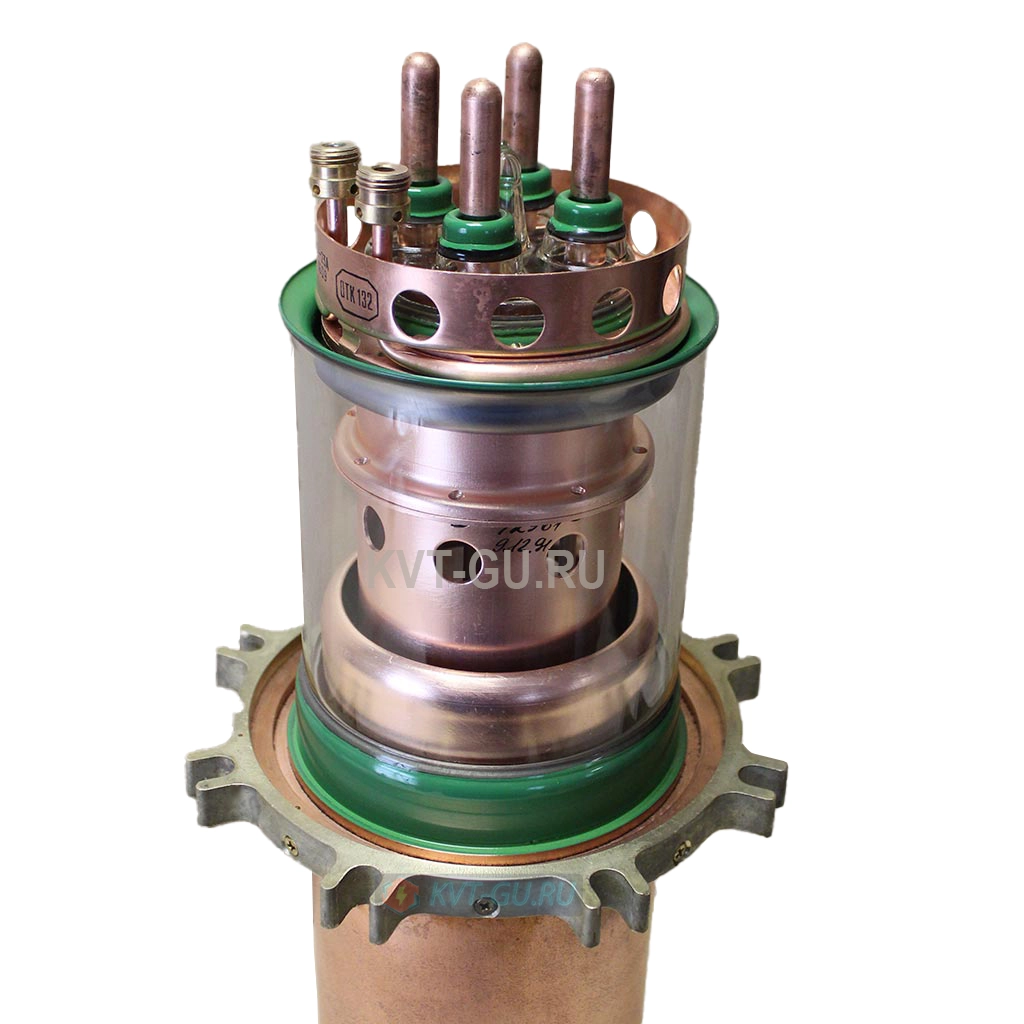

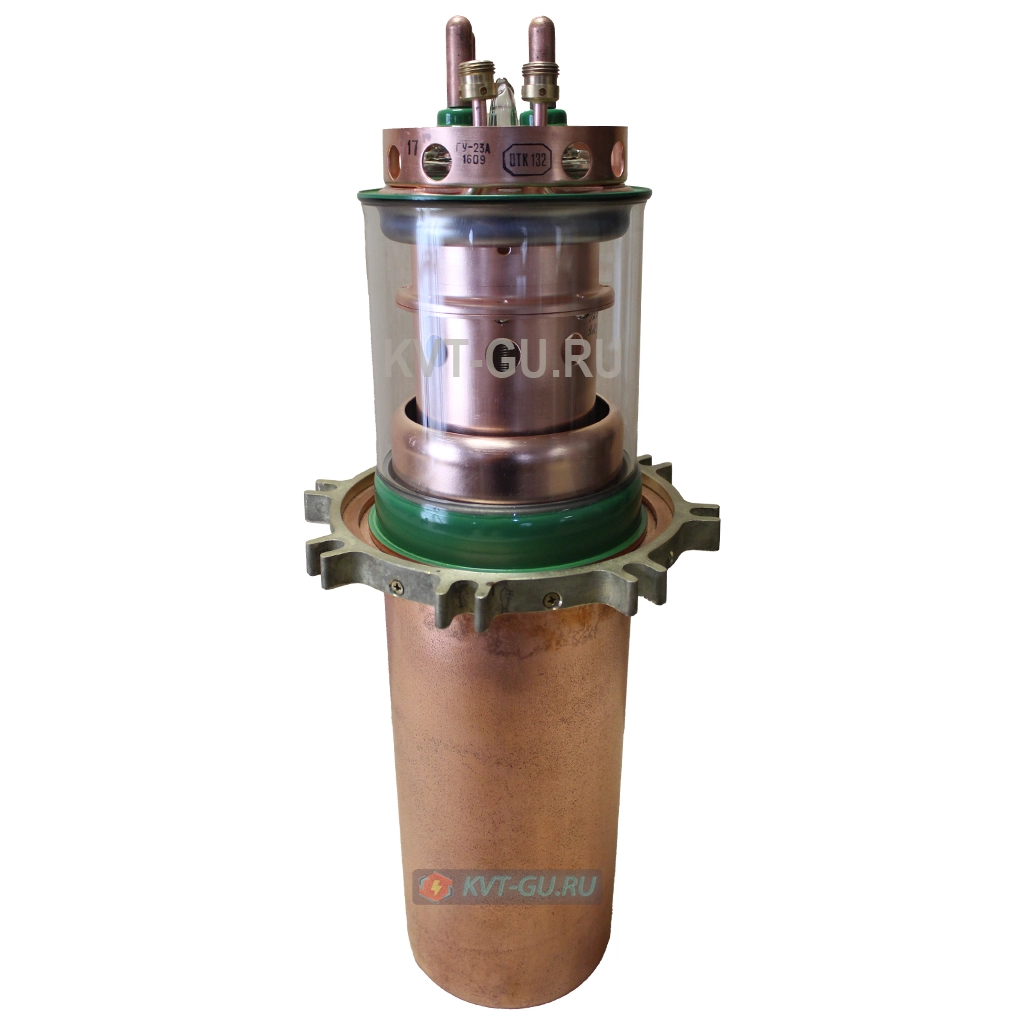

Генераторная лампа ГУ-23А представляет собой мощный электровакуумный триод, заключенный в прочный металлостеклянный корпус с медными токоведущими элементами. Данный прибор специально спроектирован для эксплуатации в высокочастотных установках промышленного и связного назначения, где требуются стабильные выходные параметры и длительный непрерывный режим работы. Отличительными чертами лампы являются высокая механическая прочность конструкции, устойчивость к вибрационным нагрузкам и способность сохранять рабочие характеристики при значительных перепадах температур. Благодаря исключительной надежности и большому эксплуатационному ресурсу, ГУ-23А по-прежнему остается востребованным компонентом в генераторах различного типа, мощных усилителях радиосигналов, вещательных и связных радиопередатчиках, а также в технологическом оборудовании для высокочастотного нагрева материалов.

Особенности эксплуатации
Примечательная техническая деталь: если лампа длительное время находилась на хранении, ей требуется так называемая «тренировка» — постепенный вывод на рабочий режим с повышением напряжения. Эта процедура позволяет полностью восстановить эмиссионные свойства катода и гарантирует штатную работу прибора.

Актуальность сегодня
Хотя объемы серийного производства ГУ‑23А значительно сократились, она остается востребованной на рынке комплектующих. Главное преимущество лампы — исключительная устойчивость к перегрузкам и воздействию электромагнитных импульсов (ЭМИ), что делает её незаменимой в ответственных системах связи и промышленности.

Технические характеристики

Параметр	Значение
Тип прибора	Триод, генераторная лампа
Рабочая частота	до 30 МГц
Выходная мощность	до 60 кВт
Крутизна характеристики	48,5 мА/В
Коэффициент усиления	50
Конструкция	Металлостеклянный корпус с медными деталями
Катод	Вольфрамовый, торированный, карбидированный, прямого накала
Охлаждение	Принудительное, водяное (только дистиллированная вода)
Климатическое исполнение	УХЛ3
Индекс «А»	Жидкостное охлаждение (водяное)
Производитель	АО НПП Контакт
Код ТНВЭД	8540890000
* Все характеристики указаны для номинального режима работы при температуре окружающей среды +25°C

📄

Паспорт

Цены и наличие ламп ГУ-23А:

Вариация	Цена	Наличие на складе
новая, с хранения, 1988 г.в.	210000 руб.	2 шт.

Гарантии и ресурс:

1. Гарантированный ресурс наработки — 3000 часов

Условия соблюдения ресурса:

✅ Соблюдение всех режимов, предусмотренных техническими условиями
✅ Выполнение рекомендаций по повышению эксплуатационной надежности
✅ Учет дополнений, указанных в паспорте изделия

2. Гарантийный срок — 1 календарный год

3. Договорные условия поставки

Стандартный вариант

Составляется договор в редакции поставщика
В договоре прописываются все важные моменты:
- условия закупки
- гарантийные обязательства

Срочная доставка (упрощенный порядок)

Все условия отражаются непосредственно в счете
Счет при этом выполняет функцию договора-оферты
Упрощает и ускоряет процесс оформления заказа

Эксплуатационные режимы лампы ГУ-23А:

1. Общие сведения

Двойной функционал — эффективно работает как в режиме генератора высокочастотных колебаний, так и в роли мощного усилителя.

Высокая мощность в широком спектре частот — обеспечивает стабильную выходную мощность в диапазоне от длинных волн (НЧ) вплоть до сверхвысоких частот (СВЧ).

2. Предельные электрические и тепловые режимы

Параметр	Не менее	Не более
Напряжение накала	11.5 В	12 В
Пусковой ток накала	—	315 А
Напряжение анода	—	11 кВ
Рассеиваемая мощность (анод)	—	60 кВт
Рассеиваемая мощность (сетка)	—	2.6 кВт
Температура баллона и мест спая	—	150°С
Рабочая частота	—	26 МГц
Коэффициент анодной модуляции	—	1

3. Комбинированная система охлаждения

Для отвода тепла требуется принудительное охлаждение:

Элемент	Тип охлаждения	Норма расхода
Анодный блок	Водяное	не менее 120 л/мин
Выводы катода и сетки	Водяное	не менее 2.5 л/мин
Стеклянная ножка колбы	Воздушное	не менее 80 м³/час
Баллон	Воздушное	не менее 120 м³/час
Внешние спаи	Воздушное	(входит в общий обдув)

температура охлаждающей воды на выходе не должна превышать плюс 70°С
все виды охлаждения должны подаваться до включения накала и прекращаться не ранее, чем через 10 мин. после выключения накала
не допускается одновременное достижение двумя (и более) параметрами предельных значений

4. Строгая ориентация при монтаже

Установка допускается только в вертикальном положении, анодным блоком вниз. Это обеспечивает:

правильный тепловой режим;
механическую стабильность.

5. Условия эксплуатации

Параметр	Допустимое значение
Температура окружающей среды	от −10°C до +55°C
Относительная влажность (при температуре до +25°C)	до 98%

Краткая сводка (памятка)

Что проверять	Норма
Накал	11.5–12 В
Анодное напряжение	≤ 11 кВ
Охлаждение анода (вода)	≥ 120 л/мин
Охлаждение ножки (воздух)	≥ 80 м³/ч
Охлаждение баллона (воздух)	≥ 120 м³/ч
Охлаждение сетки/накала (вода)	≥ 2.5 л/мин
Монтаж	Вертикально, анодом вниз
Температура среды	−10…+55°C

Разработанная в середине 1960-х годов: Почему выбирают лампы АО НПП «Контакт»

Генераторный триод ГУ‑23А — яркий представитель советской электронной техники, воплотивший лучшие достижения отечественной инженерной мысли. Этот прибор стал настоящим символом технологического могущества отечественной радиоэлектроники того времени. Производственные мощности завода в Саратове функционируют в режиме жесткого контроля качества. Что является неоспоримой гарантией долговечности каждой лампы. Исторически, еще во времена СССР, АО НПП «Контакт» удалось довести параметры своей продукции до совершенства. Во многом благодаря использованию материалов высшей пробы. Именно поэтому экземпляры тех лет, прошедшие длительное хранение, после корректной тренировки и ввода в эксплуатацию нередко демонстрируют рабочие характеристики, превосходящие современные стандарты.

В частности, генераторная лампа ГУ-23А существенно превосходит модель ГУ-66А по критерию эксплуатационной надежности. Обладая ресурсом не менее 3000 часов, ГУ-23А является идеальным компонентом для ТВЧ установок, где требуется стабильность и стойкость к нагрузкам.

Мы ценим технологическое партнерство, поэтому обеспечиваем заказчиков полным спектром услуг. От технического сопровождения до экспертных консультаций по выбору оборудования. С момента основания предприятие АО НПП «Контакт» неизменно ассоциируется с высочайшим качеством и ответственностью перед потребителем.

Практическое использование генераторной лампы ГУ-23А

Общее назначение

ГУ-23А — это электровакуумный прибор, ориентированный на применение в высокотехнологичных сферах, связанных с:

Усилением мощных высокочастотных сигналов
Генерацией мощных высокочастотных сигналов

В сфере передачи данных и радиолокации

Лампа интегрируется в состав стационарных и мобильных радиовещательных комплексов. Основные применения:

Область	Особенности
Радиовещание	Обеспечивает уверенную работу на средних и коротких волнах
Спутниковая связь	Востребована в наземной аппаратуре спутниковой связи
Радиолокация	Используется в радиолокационных станциях (РЛС)

Ключевое требование: Критически важна стабильность параметров при высоких нагрузках.

В промышленных технологиях

ГУ-23А активно применяется в следующих областях промышленности:

Индукционный нагрев (металлургия и машиностроение): плавка металлов, термообработка деталей
Диэлектрический нагрев: деревообрабатывающая промышленность (сушка материалов), легкая промышленность (сушка материалов)
Сварка полимерных изделий: лампа является ключевым компонентом ВЧ-генераторов для сварки полимеров

В аппаратуре специального назначения

Области применения: военные системы, космические системы

Ключевые преимущества:

Высокая стойкость к электромагнитному излучению (ЭМИ)
Радиационная стойкость
Устойчивость к пиковым перегрузкам

Основное требование: Повышенные требования к живучести оборудования

Сводная таблица по сферам применения

Сфера	Конкретные применения
Передача данных и радиолокация	Радиовещание, спутниковая связь, РЛС
Промышленные технологии	Индукционный нагрев, диэлектрический нагрев, ВЧ-сварка полимеров
Специальное назначение	Военные и космические системы

Где купить ГУ-23А: сравнение цен, условий и рисков

Если вы ищете, где купить генераторную лампу ГУ-23А, рынок предлагает несколько вариантов с разными ценами, состоянием приборов и уровнем гарантий. Ниже представлено сравнение основных каналов поставки.

Сравнение предложений на рынке

Канал поставки	Цена	Состояние	Гарантия	НДС	Риски
Наш сайт kvt-gu.ru	от 190 000 руб.	Лампы с хранения	✅ Есть	✅ Есть / без НДС	Минимальные
Завод-изготовитель	от 428 000 руб.	Новая	✅ Есть	✅ Есть	Нет (но цена максимальна)
Интернет-площадки	40 000 – 170 000 руб.	Б/у или неизвестного происхождения	❌ Нет	❌ Часто не включен	Высокие
Скупщики (драгметаллы)	от 35 000 руб.	Неизвестно	❌ Нет	❌ Нет	Очень высокие

Подробное описание каждого варианта

1. Наш сайт — kvt-gu.ru (рекомендованный вариант)

Цена: от 190 000 руб.
Состояние: лампы с хранения

Преимущества: ✅ Паспорт завода — полная документация, ✅ Гарантия — юридическая защита, ✅ Работа с НДС и без НДС — гибкие условия для юрлиц и ИП

Идеальный вариант «цена — качество»
Лампа в два раза дешевле новой, но с подтвержденным состоянием и гарантией.

2. Завод-изготовитель

Цена: от 428 000 руб.
Состояние: новая лампа

Плюсы: Полная «история» изделия, официальная гарантия, абсолютная новизна
Минусы: Максимальная цена на рынке

3. Интернет-площадки (Avito, Юла, барахолки)

Цена: 40 000 – 170 000 руб.

Риски: ❗ Часто предлагаются б/у лампы, ❗ Неизвестно происхождение и остаточный ресурс, ❗ Гарантии нет, ❗ НДС чаще всего не включен

Подходит только для специалистов, готовых к высокому риску.

4. Скупщики драгоценных металлов

Цена: от 35 000 руб.

Риски: ❗ Высокий риск — состояние неизвестно, ❗ Гарантия отсутствует, ❗ Лампа может быть нерабочей или выработанной

Рекомендуется только при возможности личной проверки работоспособности.

Итоговая рекомендация

✅ Наиболее безопасная покупка с точки зрения соотношения низкой цены и подтвержденного качества — лампы с хранения.

Почему стоит выбрать kvt-gu.ru:

Критерий	Преимущество
Цена	Вдвое ниже новой лампы
Качество	Подтверждено нашей гарантией
Гарантия	Есть
Документы	Работа с НДС и без НДС
Надежность	Минимальные риски

🔹 Итог: вы получаете надежный прибор по оптимальной цене без риска купить нерабочую лампу неизвестного происхождения.

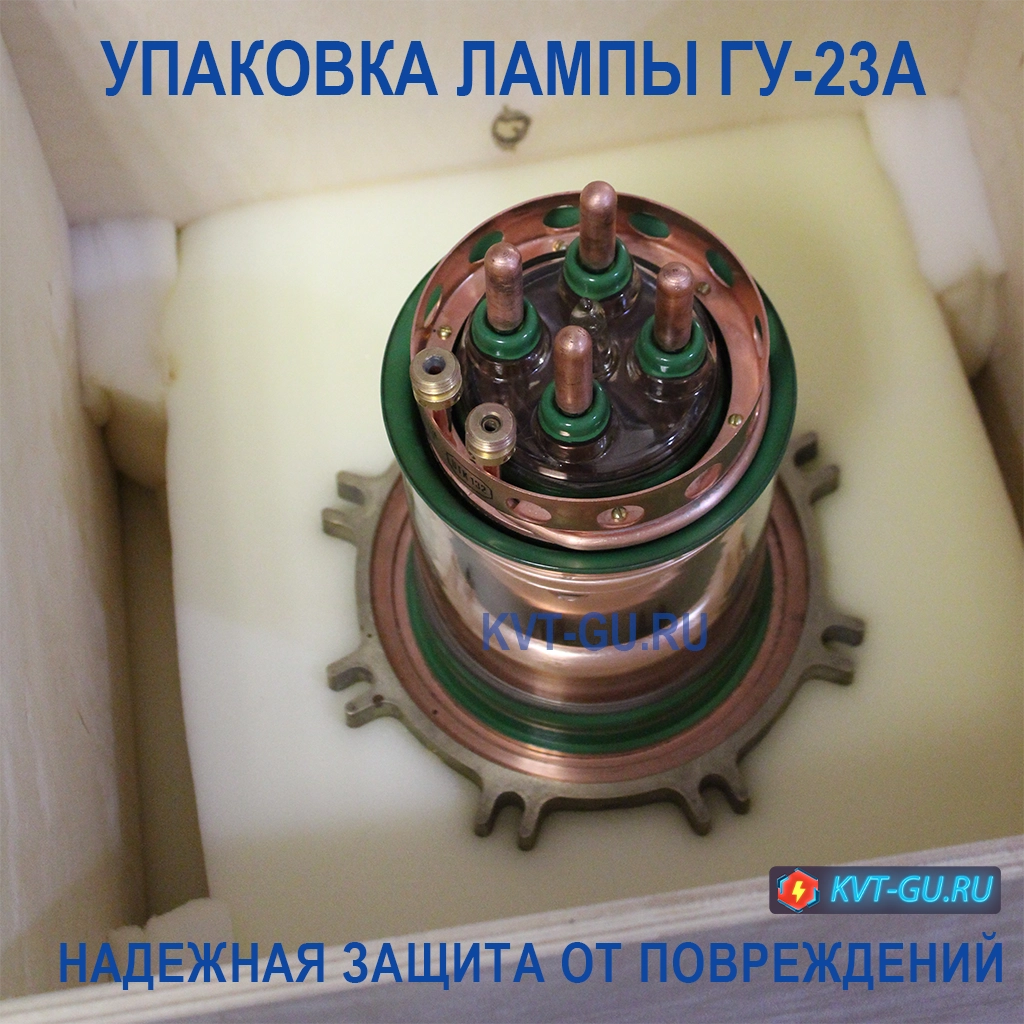

Упаковка и транспортировка генераторной лампы ГУ-23А: габариты, вес, условия доставки

Надежная упаковка — залог сохранности при перевозке

Лампа требует особых условий при транспортировке и хранении. Надежная упаковка предотвращает механические повреждения и обеспечивает сохранность при перевозке.

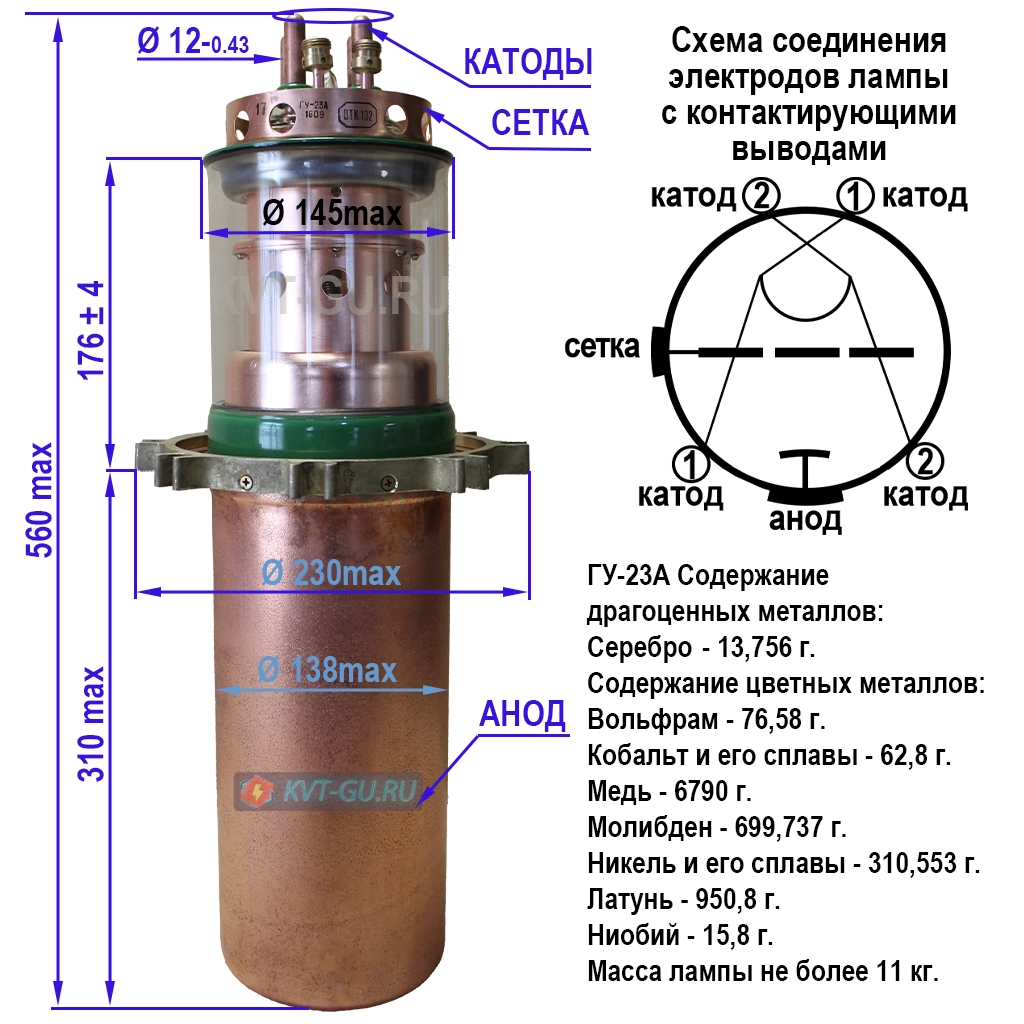

ГУ-23А Содержание драгоценных металлов:
Серебро	13,756 г.
Содержание цветных металлов:
Вольфрам	76,58 г.
Кобальт и его сплавы	62,8 г.
Медь	6790 г.
Молибден	699,737 г.
Никель и его сплавы	310,553 г.
Латунь	950,8 г.
Ниобий	15,8 г.
Масса лампы не более 11 кг.

содержание меди цветных драгоценных металлов в генераторной лампе гу-23а

Похожие лампы ГУ-66А и ГУ-68А. Чтобы узнать цену, сроки и условия поставки, пишите нам на электронную почту 0751@mail.ru
