КВТ-1,14 Вакуумный контактор 630а

Техническая информация Сертификат контактора вакуумного КВТ 630А

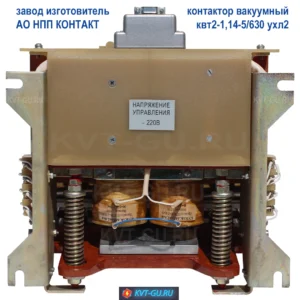

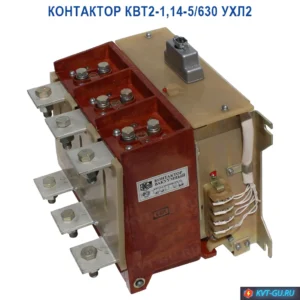

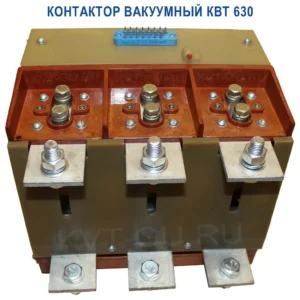

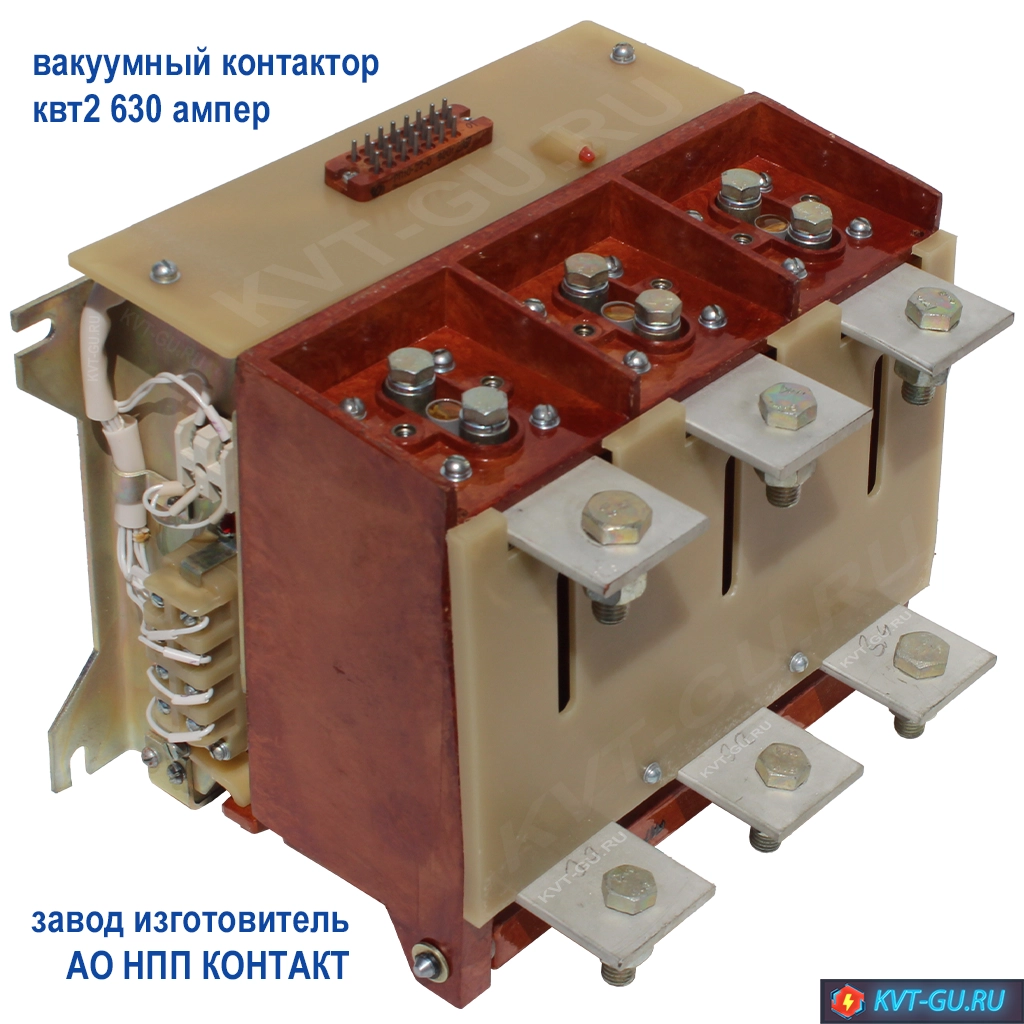

Контактор вакуумный КВТ 630А, обозначение КВТ2-1,14-5/630 УХЛ2 производства АО НПП ‘Контакт’ г. Саратов.

Он осуществляет включение и отключение электро энергии в установках до 1140 В, 50Гц, трехфазного переменного тока, силой тока первичных цепей 630 Ампер.
Контактор управляет асинхронными электро двигателями. Климатическое исполнение УХЛ2.

Габаритные размеры вакуумного контактора 630А, в упаковке:
Длина х Ширина х Высота — 0,42м х 0,38м х 0,35м, вес в упаковке 17 кг., объем 0,056м3. В запакованном виде исключается попадание пыли, воды. Упаковка контактора обеспечивает его сохранность во время перевозки.

Доставим контактор вакуумный КВТ2 630А до любой транспортной компании в г. Саратове бесплатно. Отправить контактор можем любой транспортной до терминала или до адреса Получателя.

Декоративный элементЦены на вакуумные контакторы КВТ-1,14 630А:

Год выпускаЦенаНаличие на складе
Контакторы вакуумные КВТ-1,14 630А УХЛ2 (катушка управления ~220В) 2022 год. 49000 руб. 4 шт.
Контакторы вакуумные КВТ-1,14 630А УХЛ2 (катушка управления ~220В) 2023 год. 52000 руб. 5 шт.

Декоративный элементКакие гарантии мы предоставляем на контактор КВТ2-1,14 630А:

  • Гарантия в работе вакуумного контактора 630А — 2 года (измеряется от даты начала наработки) Следует учесть не более 300 тысяч операций В — О.
  • Гарантируем соответствие ТУ 3426-002-07619636-2001 при соблюдении пользователем режимов эксплуатации, и правил монтажа.
  • Гарантийный срок хранения — 1 год с момента получения потребителем.
  • Механически контактор имеет стойкость 500 тысяч операций Вкл. — Откл.
  • По коммутации контактор легко выдерживает не менее 500 тысяч операций В — О.

Декоративный элементДополнительная информация на контактор вакуумный КВТ-1,14 630А:

Исполнения контактора вакуумного 630А

Условное обозначение типоисполнения контакторовНоминальное напряжение цепи управленияКоличество свободных вспомогательных контактов, шт.
замыкающихразмыкающих

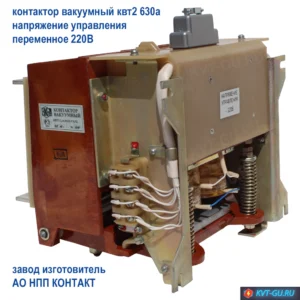

КВТ2–1,14–5/630 УХЛ2~ 220В43
КВТ2–1,14–5/630 УХЛ2–1 ~ 110В43
КВТ2–1,14–5/630 УХЛ2–2 ~ 380В43
КВТ2–1,14–5/630 УХЛ2–4 пост., перемен. 220В44
КВТ2–1,14–5/630 УХЛ2–5 пост., перемен. 110В44

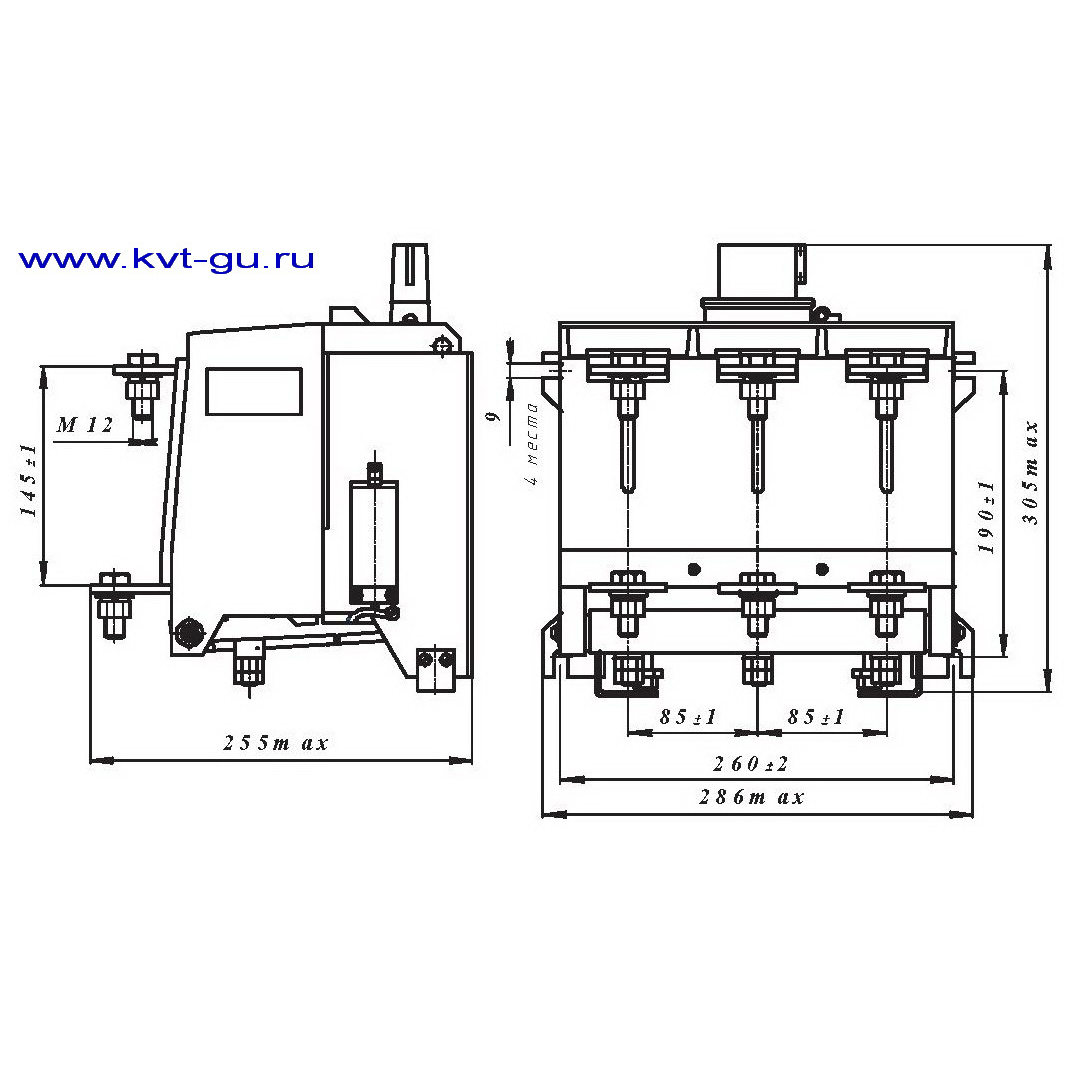

Габариты контактора вакуумного КВТ-1,14 630А, КВТ2-1,14-5/630 УХЛ2

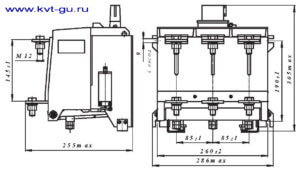

Габариты контактора вакуумного 630 Ампер КВТ2-1,14-5/630 УХЛ2
Присоединительные и габаритные размеры контактора вакуумного КВТ2-1,14-5/630

КВТ-1,14 Подключение и работа вакуумного контактора 630А

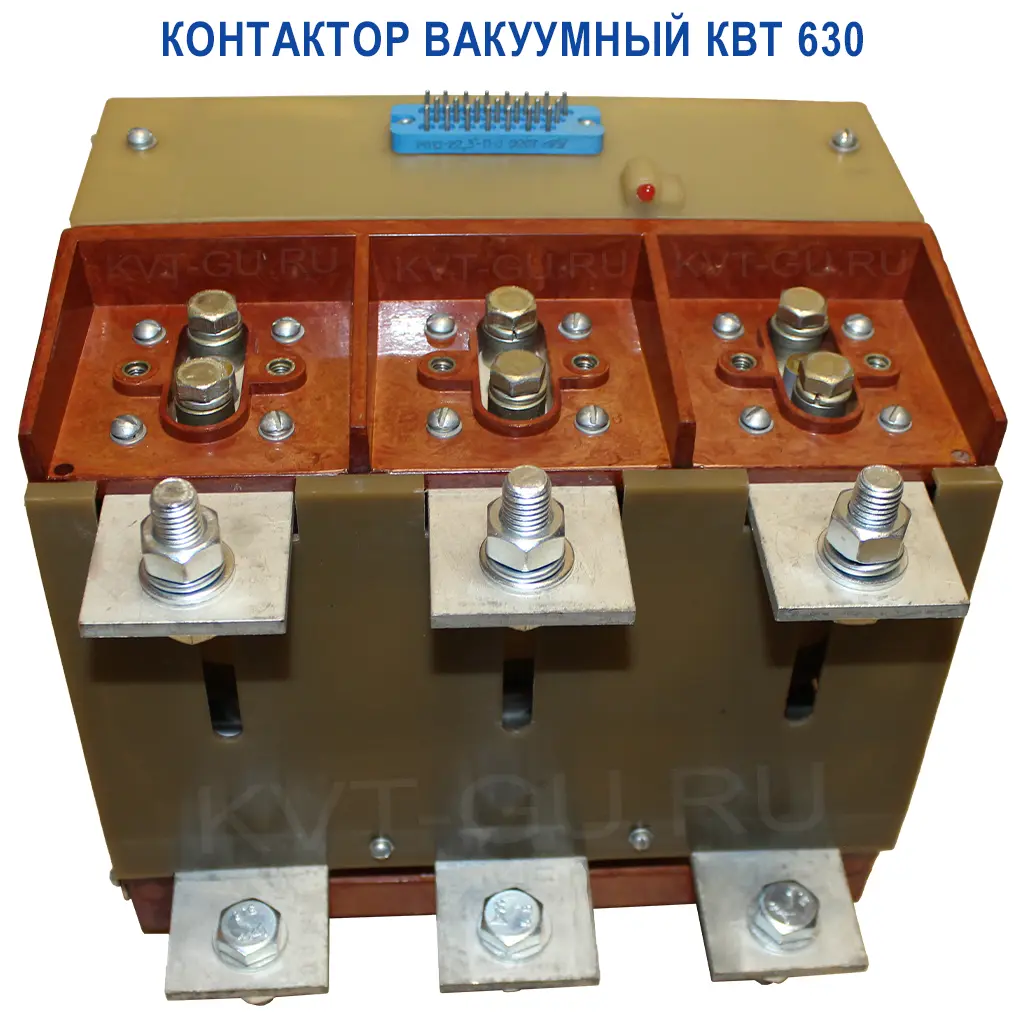

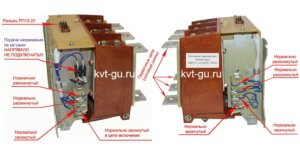

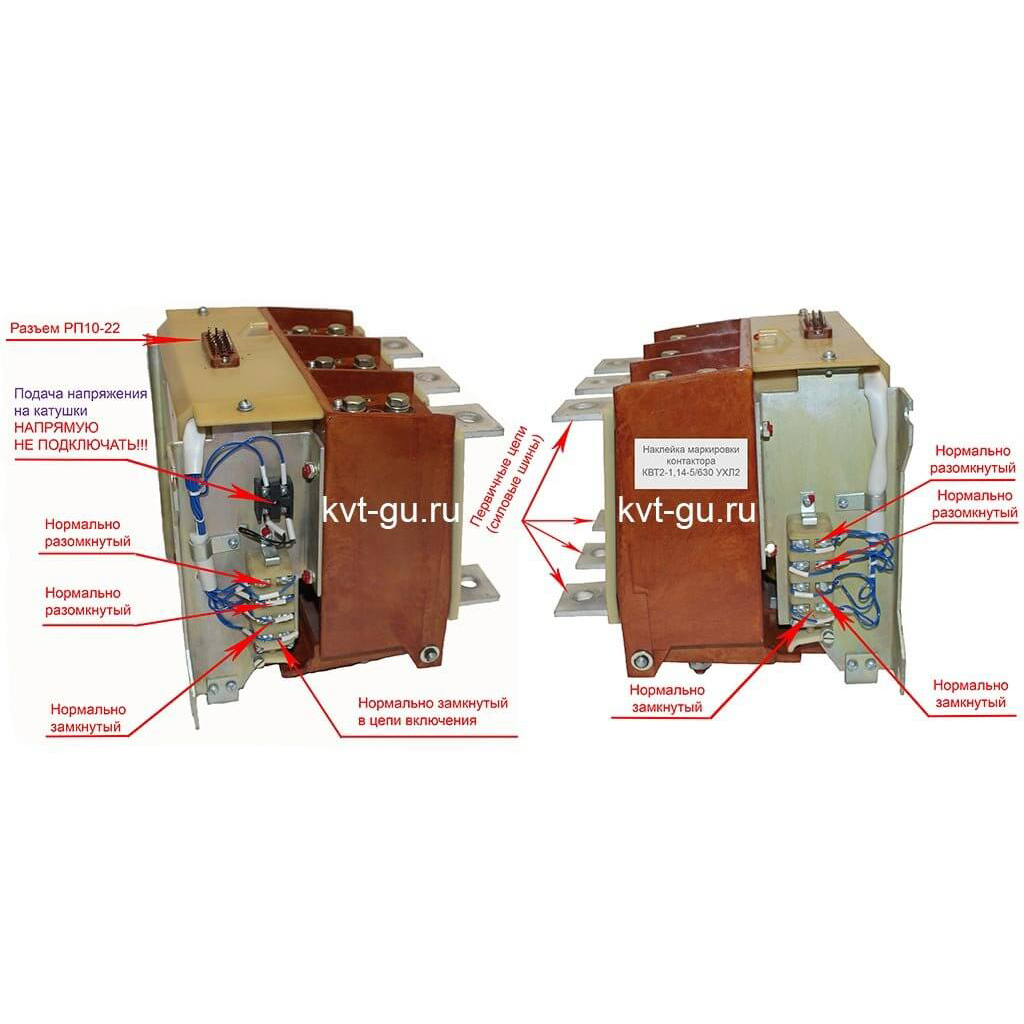

В верхней части панели вакуумного контактора находится разъем вилка РП10-22. Через него происходит подключение управления. В комплекте поставляется ответный разъем РП-10-22. При подключении подающего напряжения используются контакты номер 1 и 2. При переменном напряжении соблюдение полярности не требуется. Схема включения имеет диодный мост. Остальные контакты на вилке разъема РП10-22 соединены с блок-контактами БВК-10. Производить подключение напрямую через блок контакты запрещено! Вакуумный контактор КВТ-1,14 630А можно подключать только через разъем. В момент включения потребляемая мощность составляет 1540 Вт. при 220В. Далее блок контакт разрывает цепь и переводит контактор из режима включения в режим удержания. Мощность в режиме удержания всего 15Вт. Ниже на фото представлены режимы работы блок контактов. С каждой стороны два нижних блок контакта являются нормально замкнутыми. Два верхних нормально разомкнуты. Имеется ввиду выключенное положение контактора. Один самый нижний слева, если смотреть со стороны силовых шин, переключает схему управления. Для наглядности мы продемонстрируем это на фото.

Вакуумный контактор КВТ-1,14 630А — это надежность. Он произведен в Саратове. Используется в промышленности. Обеспечивает безопасность. Контактор долговечен. Компактный дизайн экономит пространство. Установка проста. Обслуживание минимально. Это снижает затраты. Также повышает эффективность. Продукт соответствует стандартам. Качество гарантировано. Пользователи доверяют его работе. Он обладает высокой производительностью. Это важно. Саратовский контактор подходит для тяжелых условий. Он устойчив к перепадам напряжения. Это обеспечивает стабильность. Работа не прерывается. Таким образом, вакуумный контактор КВТ-1,14 630А — это выбор профессионалов. Он сочетает в себе мощность и надежность. Это решение для будущего.
Вакуумный контактор КВТ-1,14 630А производства АО НПП Контакт г. Саратов на сайте kvt-gu.ru

Итого получается замыкающих контактов 3шт., размыкающих 4шт. Пропускная способность дополнительных блок контактов 10 Ампер, напряжение 660В.

Схема управления вакуумного контактора КВТ-1,14 630А обеспечивает его эффективную работу. Она включает в себя несколько ключевых элементов. К ним относятся датчики тока и напряжения. Эти датчики контролируют параметры электрической сети. При обнаружении аномалий схема активирует защитные механизмы. Контактор оснащён системой управления на базе микропроцессора. Это позволяет точно настраивать его работу. Микропроцессор обрабатывает данные с датчиков в реальном времени. Также он координирует работу всех компонентов контактора. В случае перегрузки, схема мгновенно отключает контактор. В схеме присутствуют защитные реле. Они предотвращают повреждение оборудования и аварии. Реле реагируют на перегрузки и короткие замыкания. Это обеспечивает дополнительный уровень безопасности. Схема управления также включает в себя блок питания. Он гарантирует стабильность электроснабжения контактора. Интерфейс управления вакуумного контактора интуитивно понятен. Он позволяет оператору легко управлять устройством. Настройки контактора могут быть адаптированы под конкретные условия эксплуатации. Это делает его универсальным решением для разных задач. Схема управления вакуумного контактора КВТ-1,14 630А в г. Саратов отличается надёжностью. Она разработана с учётом специфики местных электросетей. Это обеспечивает её высокую эффективность и долговечность. Схема способствует оптимизации работы электрических систем. Она является важной частью инфраструктуры города.

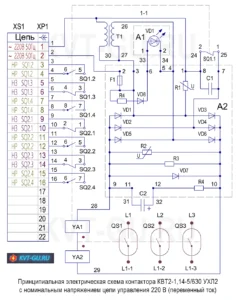

Схема управления электрическая принципиальная контактора вакуумного 630А 220В КВТ2-1,14-5/630 производства АО НПП Контакт Саратов

Вакуумный контактор КВТ-1,14 630А — это современное устройство, предназначенное для коммутации и управления электрическими цепями больших нагрузок.

Он обладает высокой надежностью и долговечностью благодаря применению специальных вакуумных контактов, которые обеспечивают стабильное и безопасное соединение.

Этот контактор идеально подходит для использования в различных промышленных и энергетических системах, где требуется переключение высоких токов и управление сложными электрическими схемами. Благодаря своим компактным размерам и высокой производительности, вакуумный контактор КВТ-1,14 630А легко интегрируется в любые электротехнические установки.

Технические характеристики вакуумного контактора КВТ-1,14 630А обеспечивают стабильную работу в самых экстремальных условиях и гарантируют безопасную эксплуатацию. Благодаря высокой точности и надежности, этот контактор является отличным выбором для современных энергетических систем и обеспечивает непрерывное и эффективное функционирование электрических устройств.

В общем, вакуумный контактор КВТ-1,14 630А — это надежное и современное устройство, которое обеспечивает эффективное управление электрическими цепями высоких нагрузок и подходит для широкого спектра применений в промышленности, энергетике и других областях.

Крепление вакуумного контактора КВТ-1,14 630А.

Для крепления контактора в шкафу управления используются болты М8 — 4шт. Силовые шины крепятся при помощи болтов на М12 — 6шт. Все они идут в комплекте. Для сокращения времени замены неисправного вакуумного контактора 630А предусмотрена ответная часть разъема. Например, нам надо поменять контактор. Для этого мы демонтируем старый и устанавливаем новый. При этом нет необходимости заново паять розетку РП10-22. Просто оставляем новую в запас, а в шкафу управления подключаем старую.

Включающие катушки контактора КВТ-1,14, как в холодном состоянии, так и в нагретом, удовлетворяют следующим требованиям:

  • включают контактор при напряжении в цепи управления — 85-110 % от номинального;
  • не отключают контактор при снижении напряжения в цепи управления до 75 % номинального;
  • отключают контактор при снятии напряжения в цепи управления.

Контактор при подключении крепится вертикально. Перед установкой необходимо убедиться в целостности всех деталей. Предварительно его необходимо очистить от пыли. Затем осмотреть вакуумные камеры. После чего произвести включение без нагрузки. Проверить величину поджатия вакуумных камер. Также убедиться в работоспособности блок контактов.

В процессе работы необходимо производить техническое обслуживание. Сроки и виды работ расписаны в руководстве по эксплуатации КУЮЖ.644636.001 РЭ.

Маркировка:

На корпусе нанесены следующие данные:

  • обозначение исполнения;
  • дата изготовления;
  • присвоенный номер контактора;
  • товарный знак предприятия — изготовителя;
  • Контакторы, имеющие сертификат соответствия, маркируются знаком соответствия.

Контактор отвечает требованиям технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011. Сертификат соответствия №  ТС RU C-RUАЯ52.В.00054. Выдан ООО «СК» 432071, РФ, г. Ульяновск. Срок действия с 10.04.2015 г. по 07.04.2020 г. Контакторы соответствуют требованиям  ГОСТ 11206-77.

С 20 августа 2020г действует новый сертификат.

Сертификат соответствия №  ЕАЭС RU C-RU.АИ24.В.00414/20. Серия RU № 0235419, выдан ООО «СЦС» 432030, РФ, г. Ульяновск, ул. Маяковского, 38.

Срок действия   с  20.08.2020г. по 19.08.2025г.

Контакторы соответствуют ТУ 3426-002-07619636-2001.

Информация для растаможивания товара: КОД ТН ВЭД ТС 8536

Если тока КВТ-1,14 630 Ампер недостаточно для потребителя, тогда можем предложить другой контактор на 1000А.
