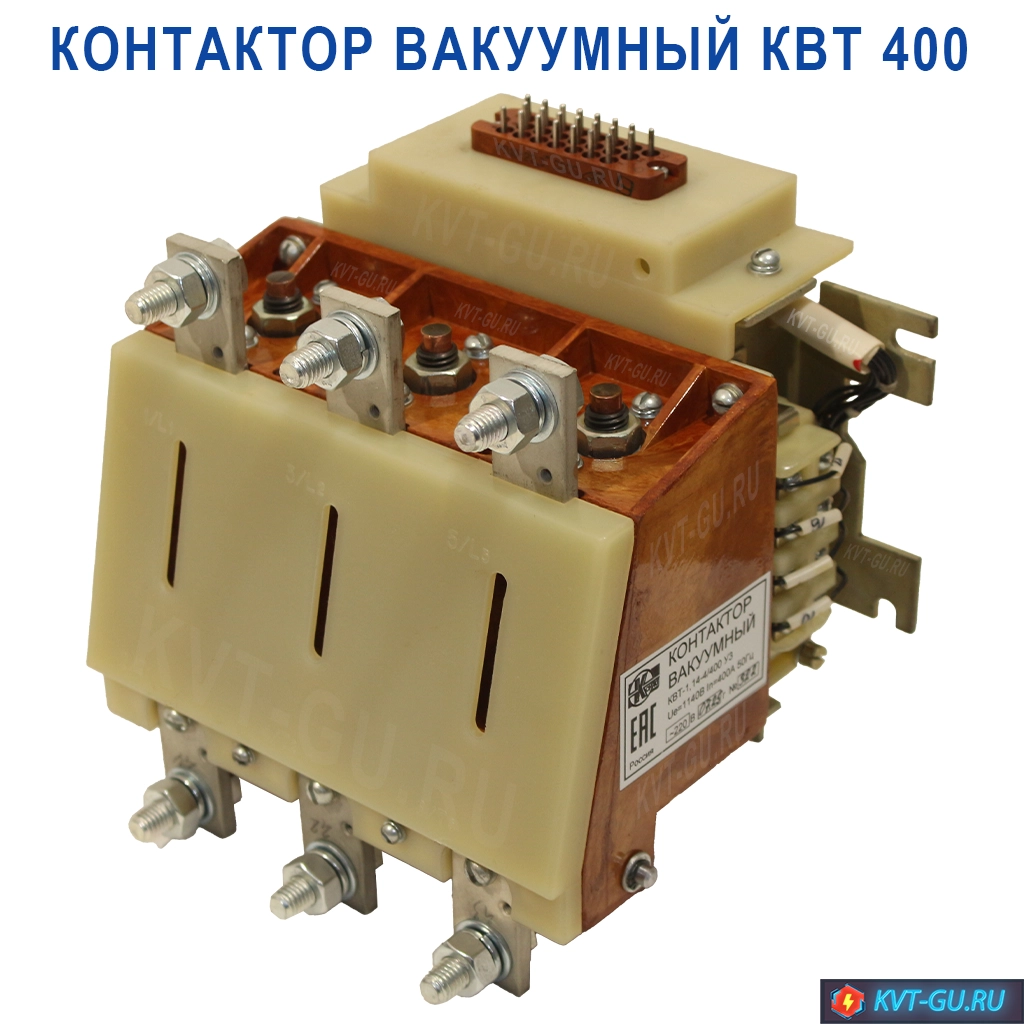

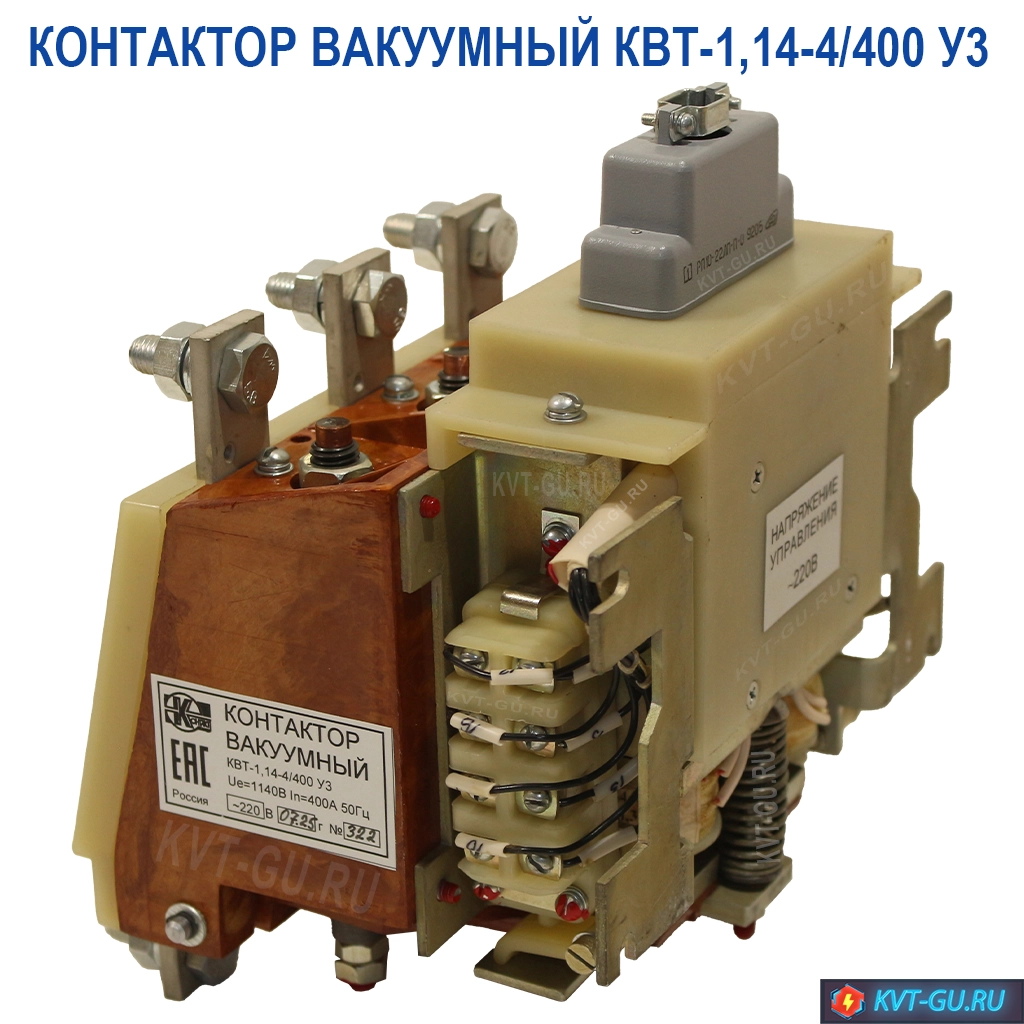

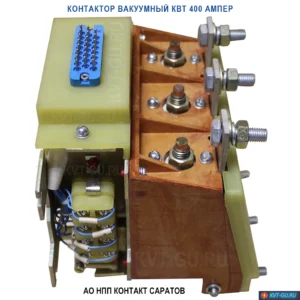

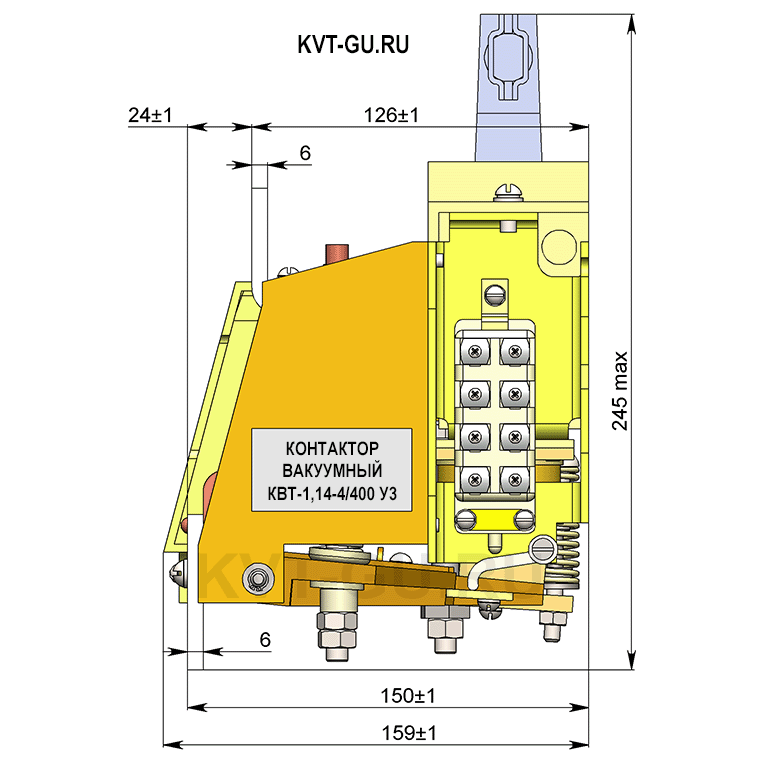

Вакуумный контактор КВТ-1,14-4/400 У3 (400 А)

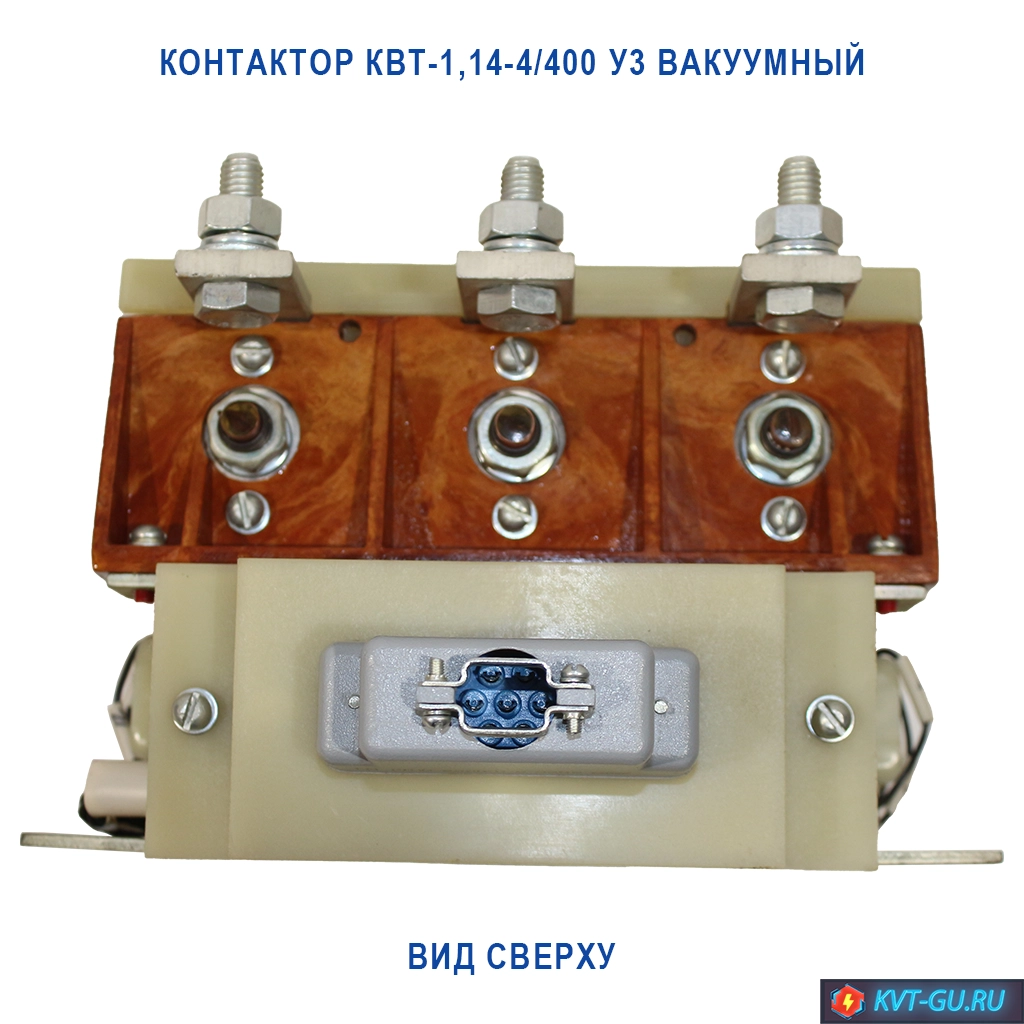

вакуумный контактор квт-1,14-4/400 у3 новый 2025

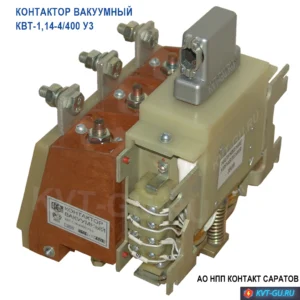

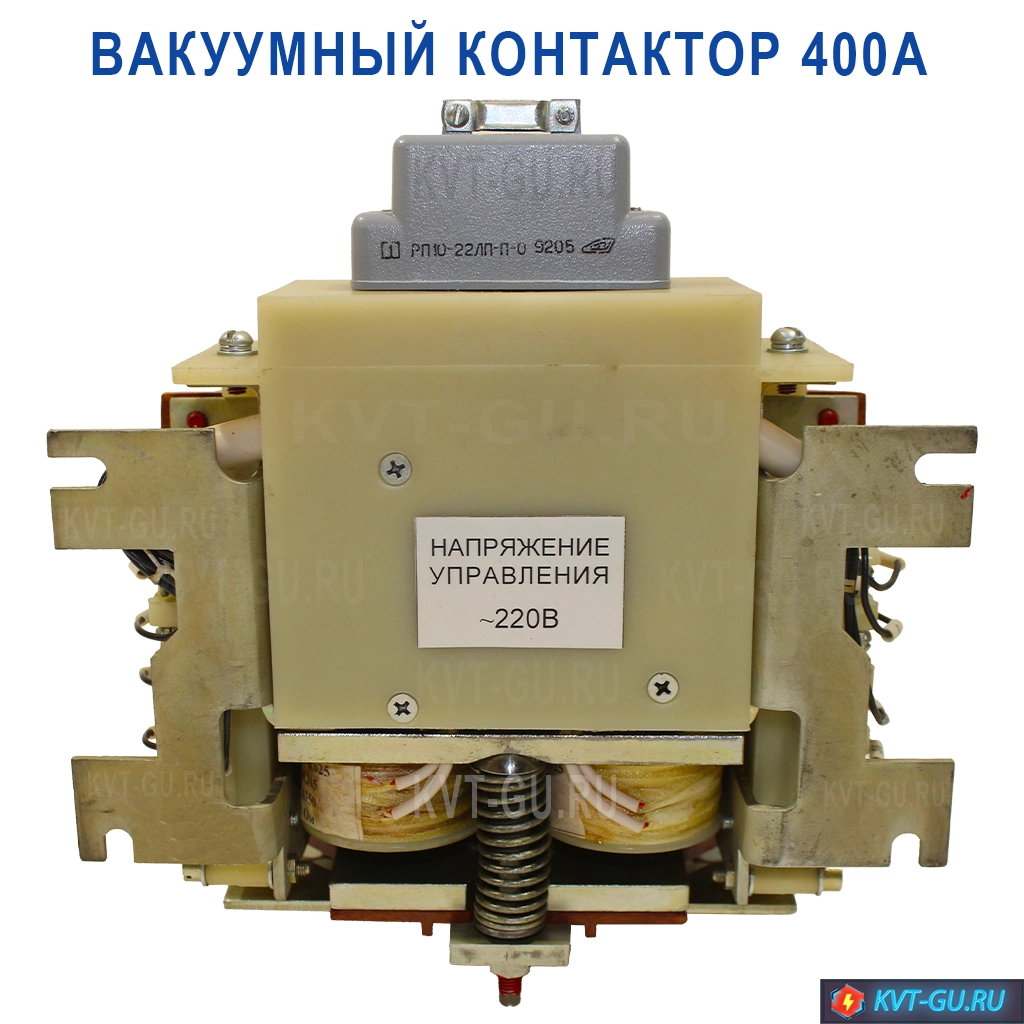

контактор вакуумный квт-1,14-4/400 у3 обзор

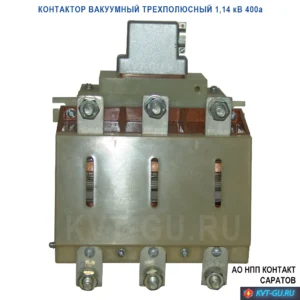

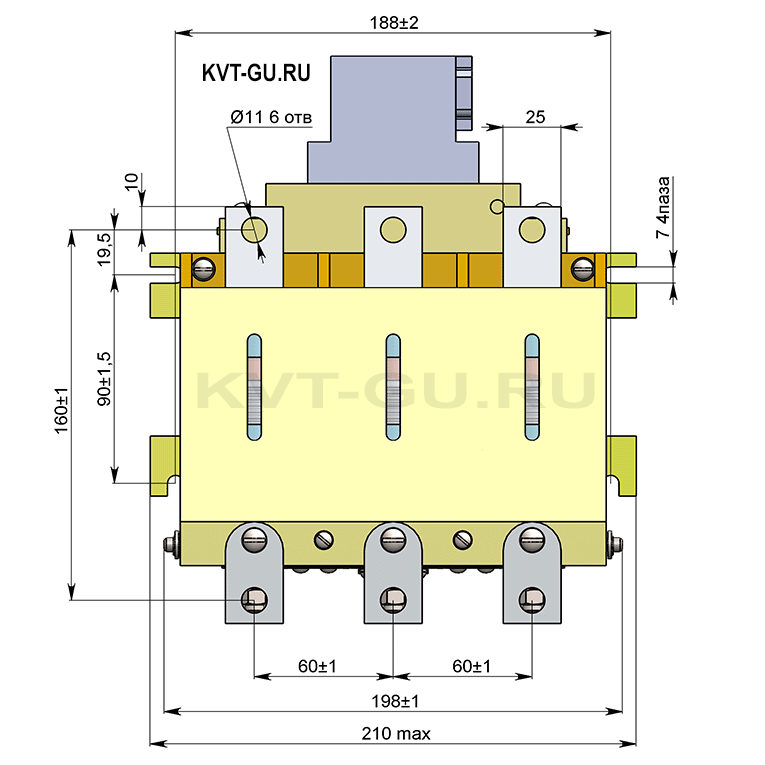

контактор вакуумный трехполюсный 1,14 кВ 400а вид спереди со стороны силовых шин

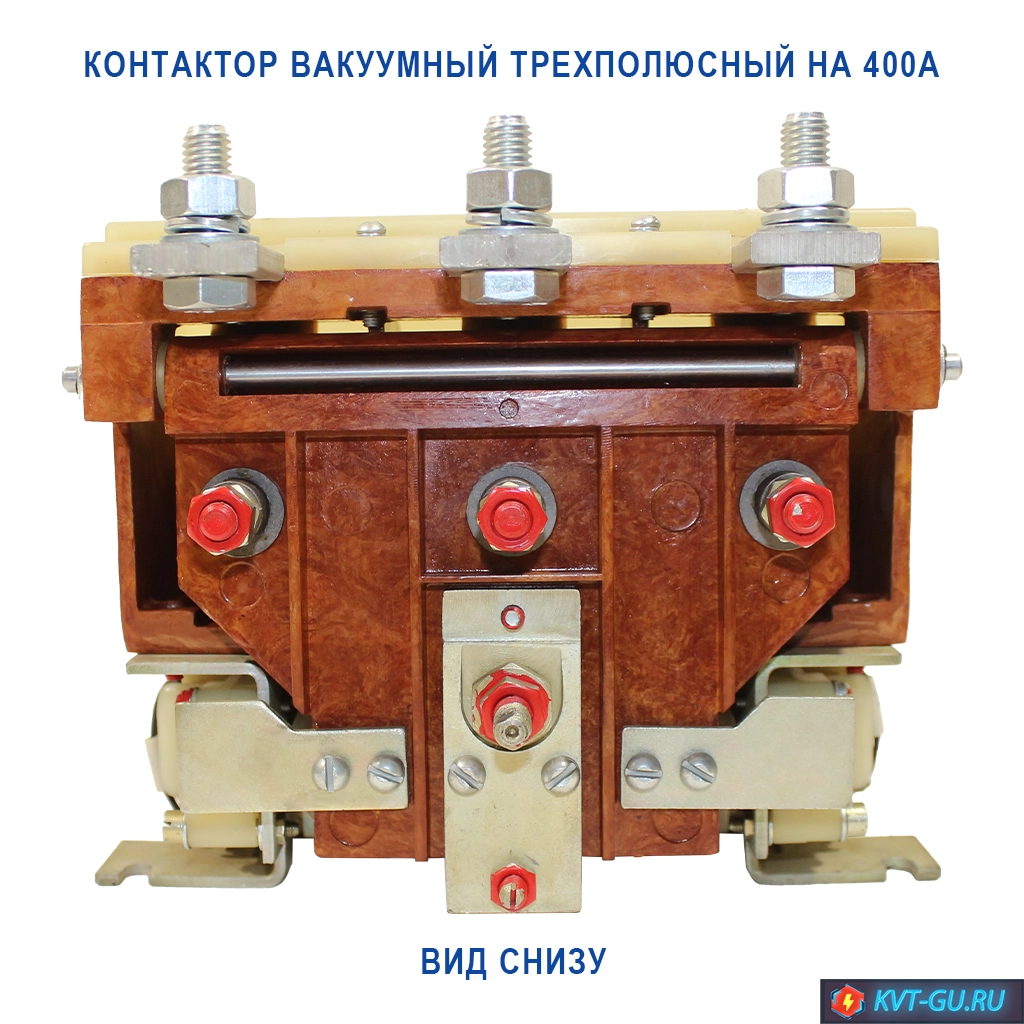

Вакуумный контактор КВТ-1,14-4/400 У3 — это высокотехнологичное коммутационное устройство, предназначенное для частых включений и отключений силовых электрических цепей под нагрузкой.

Ключевая задача контактора этой модели — эффективное управление асинхронными электродвигателями мощностью вплоть до 400 кВт. Устройство обеспечивает надёжное включение и отключение силовых цепей, гарантируя стабильную работу приводного оборудования.

Климатическое исполнение

Аппарат разработан с учётом жёстких требований к эксплуатации в различных условиях:

соответствует категории У3 по ГОСТ 15150‑69 (умеренный климат, закрытые помещения без регулирования температурных условий);
отвечает нормам УХЛ2.1М по ГОСТ 15543.1‑89 (умеренно‑холодный климат, помещения с естественной вентиляцией).

Это позволяет использовать контактор как в отапливаемых цехах, так и в производственных зонах с колебаниями температуры и влажности.

Технические характеристики

Параметр	Значение
Номинальный ток главной цепи	400 А
Номинальное напряжение главной цепи, кВ	1,14
Номинальное напряжение по изоляции, кВ	1,14
Число полюсов	3 (трехполюсный)
Номинальный переменный ток отключения главной цепи, кА	4
Толщина шин, мм	6
Износостойкость по ГОСТ 11206-77, количество циклов
Механическая	1600000
Коммутационная в режиме АС-1	1600000
Коммутационная в режиме АС-4	500000
Номинальный ток вспомогательных контактов, А	10
Электрическое сопротивление главной цепи постоянному току, мкОм, не более	350
Вакуумная камера собственного производства КДВХ4	керамическая, герметичная
Масса нетто	6,5 кг (max)
Завод изготовитель	АО НПП «Контакт» г. Саратов
Номинальное напряжение вспомогательных контактов, В:
— переменного тока частотой 50 Гц	до 660
— постоянного тока	до 440
Время дребезга главных контактов каждого полюса при включении, с, не более	0,005
Разновременность замыкания главных контактов трех полюсов при включении, с, не более	0,003
Разновременность размыкания главных контактов трёх полюсов при отключении, с, не более	0,003
Собственное время включения, с, не более	0,06
Собственное время включения контактора на номинальное напряжение цепи управления 36 В, с, не более	1,5*
Собственное время отключения, с, не более	0,14
Провал подвижного главного контакта каждого полюса, мм	1±0,2
Ход (раствор) подвижного главного контакта каждого полюса от отключенного положения до замыкания контактов, мм	2,2 (+0,3; -0,2)
Мощность, потребляемая включающими катушками в режиме удержания типоисполнений контакторов с напряжением управления, Вт, не более:
— переменного тока	15
— переменного и постоянного тока	24
Ток включения в цепи управления контактора в течение собственного времени включения, А, не более:
— при 220 В	5
— при 380 В	3
— при 110 В	10
— при 36 В	1,0
* Примечание – Собственное время включения может быть уменьшено до 0,06 с.

Контакторы спроектированы для эксплуатации в широком диапазоне режимов работы, включая:

прерывисто продолжительный режим;
продолжительный режим;
повторно кратковременный режим;
кратковременный режим.

📜 Сертификация: соответствует ТР ТС 004/2011 Смотреть сертификаты →

📄

Скачать руководство по эксплуатации вакуумного контактора КВТ 400 (PDF, 1,2 МБ)

Контакторы 400а:

Вариация	Цена	Наличие на складе
КВТ-1,14-4/400 У3 220в	27900 руб.	20 шт.
КВТ-1,14-4/400 У3-2 380в	29100 руб.	3 шт.

Гарантийные обязательства и условия хранения:

Эксплуатационный период — 2 года с момента ввода в эксплуатацию. Но не более 500 000 циклов
Срок хранения на заводе — 5 лет с момента изготовления
Гарантийный срок хранения составляет 1 год с даты приобретения
Производитель обеспечивает соответствие контактора требованиям технических условий по ТУ 3426-001-07619636-98

При соблюдении потребителем условий транспортирования, хранения, эксплуатации и монтажа

Заказ и доставка:

📋

Как оформить заказ

1 Что указать при заказе

Требуемое напряжение управления 220/380В
Способ отправки
Любимую транспортную компанию

2 Отправка и поддержка

Отправка по всей России и СНГ
Дополнительная упаковка — паллетный борт
Отгрузка в течение 3 рабочих дней
🚚 Доставка до транспортной компании — бесплатно

3 Параметры транспортной упаковки

Длина:

0,24 м

Ширина:

0,24 м

Высота:

0,25 м

Объём:

0,015 м³

Вес (с упаковкой):

≤ 7,5 кг

🎁 Подарок в каждой упаковке

📧 Заказать по электронной почте: 0751@mail.ru

💰 Скидки в зависимости от способа оплаты

Варианты исполнения по напряжению управления

Обозначение	Свободные блок контакты
Обозначение	Нормально разомкнутые (NO)	Нормально замкнутые (NC)
КВТ–1,14–4/400 У3 AC 220В	4	3
КВТ–1,14–4/400 У3-2 AC 380 В	4	3
КВТ–1,14–4/400 У3-1 AC 110В	4	3
КВТ–1,14–4/400 У3-4 AC/DC 220В	4	4
КВТ–1,14–4/400 У3-5 AC/DC 110В	4	4
КВТ-1,14-4/400 У3-7 AC/DC 36 В	4	4
КВТ-1,14-4/400 У3-1-Ш AC/DC 110В из трекингостойкой пластмассы	4	1
Расширенная контактная группа имеет преимущество в подключениях по вторичным цепям по сравнению с вариантом БВК 2р+2з

Схема управления

Механические и климатические параметры окружающей среды

Воздействующий фактор и его характеристика. Единица измерения	УЗ	УХЛ2.1м
Механические факторы
Синусоидальная вибрация:
— диапазон частот, Гц	от 0,5 до 100
— максимальная амплитуда ускорения, м/с² (g)	до 12 (1,2)
— степень жесткости по ГОСТ 17516.1-90	7
группа механического исполнения по ГОСТ 17516.1-90	М13
Механические удары многократного действия:
— пиковое ударное ускорение, м/с² (g)	до 150 (15)
— длительность действия ударного ускорения, мс	2-20
— степень жесткости по ГОСТ 17516.1-90	4
группа условий эксплуатации по ГОСТ 17516.1-90	М19
Климатические факторы
Верхнее рабочее значение температуры среды при эксплуатации, °С	55	40
Нижнее рабочее значение температуры среды при эксплуатации, °С	минус 45	минус 60
Верхнее значение относительной влажности воздуха при эксплуатации (без конденсации влаги при температуре 25 °С), %	98	98
Верхнее значение температуры среды при транспортировании и хранении, °С	50	50
Нижнее значение температуры среды при транспортировании и хранении, °С	минус 50	минус 50
Изменение температуры воздуха:
от верхнего значения при транспортировании и хранении, °С	50	50
до нижнего значения при транспортировании и хранении, °С	минус 50	минус 50
Высота установки	до 1000 м над уровнем моря

Токи предельной коммутационной способности

Ток при включении, А (амплитудное значение)	Ток при отключении, А (действующее значение)	Время дуги, с, не более	Число циклов ВО
6000	3500	0,02	9

Стойкость при сквозном токе

в течении одной полуволны (наибольшее амплитудное значение)	в течении 0,2 с (эффективное значение)
12000А	7000А
Коэффициент отношения возвращающегося напряжения к номинальному составляет 1,0

Гарантированная износостойкость главных контактов при напряжении 1,14кВ

Износостойкость по ГОСТ 11206-77	Частота ВО, в час	ПВ, %	Число циклов ВО	Наибольшее значение номинального рабочего тока
Коммутационная в режиме АС-4	1200	15	0,5×10^6*	0,4 Iн
* С заменой, при необходимости, возвратной пружины через каждые 0,4×10^6 циклов ВО.

Основные сферы и места применения

Горно-шахтное оборудование: Устанавливаются в подземных выработках, рудниках и угольных шахтах. Контакторы КВТ-1,14 встраиваются во взрывозащищенные пускатели (например, серий ПВИ, ПВТР) для управления забойными машинами, конвейерами, проходческими компрессорами, буровыми установками и шахтными вентиляторами.
Металлургическое производство: Используются на сталелитейных и прокатных заводах для управления приводами мощных кранов, рольгангов, насосных станций охлаждения и дуговых печей, где коммутация происходит в условиях экстремально высоких температур и запыленности.
Нефтегазовый комплекс: Применяются в станциях управления буровыми растворовыми насосами, магистральными нефтенасосами, компрессорами для перекачки газа и станками-качалками.
Городской и железнодорожный транспорт: Эксплуатируются в тяговых подстанциях, а также в системах энергоснабжения инфраструктуры железных дорог и метрополитена.
Крановые и подъемные механизмы: Применяются в цепях управления тяжелой грузоподъемной техникой, где двигатели работают в повторно-кратковременном режиме с частыми пусками и остановками.
