Контакторы вакуумные КВТ саратовского завода КОНТАКТ
Виды и конструктивные особенности вакуумных контакторов КВТ
Вакуумные контакторы КВТ предназначены для управления электрическими цепями от 1,14 до 10 кВ. Данное коммутационное оборудование применяется для частых дистанционных включений и выключений силовых приемников, включая асинхронные электродвигатели с короткозамкнутым ротором, трансформаторы и другие промышленные установки. Благодаря гашению электрической дуги в герметичной вакуумной камере, аппараты отличаются высокой надежностью, износостойкостью и безопасностью эксплуатации.
Расшифровка маркировки КВТ
- Контактор
- Вакуумный
- Трехполюсный
Подразделяются по категориям
- По управлению фазами:
- Нереверсивные — стандартные модели для прямого пуска и остановки электрооборудования.
- Реверсивные — сборные конструкции с блокировкой для изменения направления вращения двигателей.
- По числу полюсов:
- Однополюсные и двухполюсные — для работы в сетях постоянного или однофазного переменного тока.
- Трехполюсные — для стандартных трехфазных промышленных сетей.
- По номинальному напряжению:
- Низковольтная серия (до 1,14 кВ).
- Высоковольтная серия (6 кВ и 10 кВ).
- По типу удерживающего механизма:
- С магнитным (электромагнитным) удерживанием.
- С механической защелкой (энергосберегающие модели).

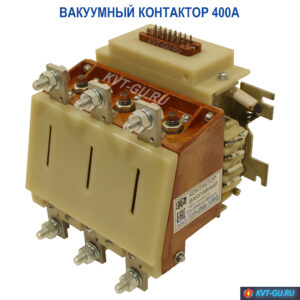

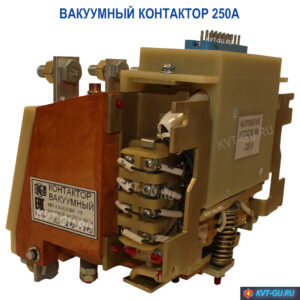

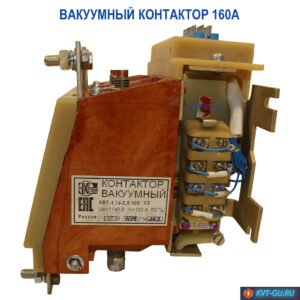

Контакторы КВТ 160 / 250 / 400:
| Вариация | Цена | Наличие на складе |
|---|---|---|
| КВТ-160 | 24600 руб. | 6 шт. |
| КВТ-250 | 27300 руб. | 12 шт. |
| КВТ-400 | 29100 руб. | 24 шт. |
Гарантии:
- от 24 до 36 месяцев
- от 2 до 3 лет

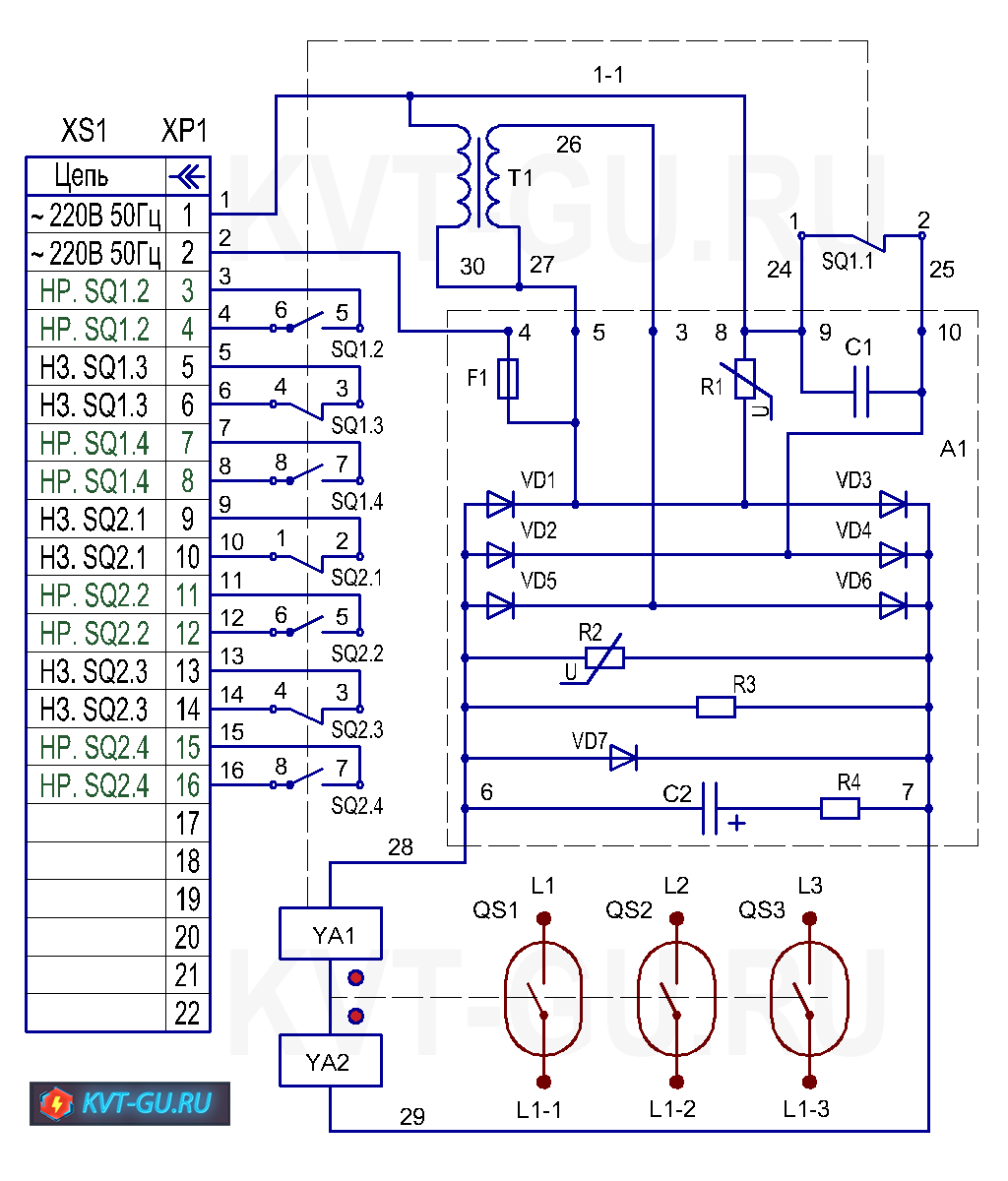

Принцип работы контакторов вакуумных квт:
Включение
При подаче управляющего напряжения вторичных цепей на катушки вакуумного контактора квт, он включается. Включение происходит за счет электромагнитного притяжения металлической пластины к сердечникам катушек. Включившись, контактор переходит в режим удержания. Блок контакты размыкают цепь включения и пропускают управляющее напряжение по другой схеме.
Замыкание главных контактов
Пластина, которая притянулась к сердечникам, жестко соединена с рычагом включения. Этот рычаг выполнен в виде пластины и соединен со штоками вакуумных камер. Пластина через пружины поджатия передвигает штоки и замыкает силовые контакты.
Отключение
При снятии напряжения с катушек включения пластина возвращается в исходное положение. Отключение происходит под воздействием возвратных пружин и пружин поджатия главных контактов. Блок контакт возвращается в исходное положение и замыкает цепь на включение. Контактор вакуумный готов к повторному включению.
Размыкание главных контактов
При размыкании контактов, электрическая дуга гасится в вакууме благодаря отсутствию процесса ионизации. Сначала образуется облако паров металла от контактов и возникает кратковременная дуга. Но пары моментально рассеиваются, концентрация частиц стремится к абсолютному нулю, и дуга гаснет. Благодаря тому, что у вакуума высокая диэлектрическая прочность, электрическая изоляция между контактами быстро восстанавливается.
Информация для справки по потребляемой мощности саратовскими вакуумными контакторами КВТ-1,14:
Параметры включения и удержания
| Параметр | Значение | Примечание |
|---|---|---|
| Мощность включения | 1000–1150 Вт | В момент пуска |
| Ток включения (380В) | ≤ 3,0 А | |
| Ток включения (220В) | ≤ 5,0 А | |
| Мощность удержания | ≤ 15 Вт | В рабочем положении |
| Диапазон срабатывания (220В) | 187 – 242 В | |
| Диапазон срабатывания (380В) | 325 – 415 В | |
| Порог отключения | ≤ 0,75 Uн | Выключение не происходит |
Контакторы КВТ-630 и КВТ-1000
Для мощных установок. Катушки управления 220В и 380В.
| Вариация | Цена | Наличие |
|---|---|---|
| КВТ 630 | от 54000 руб. | 6 шт. |
| КВТ 1000 | от 87000 руб. | 1 шт. |
Высоковольтный контактор КВТ-10
Для сетей 6 кВ и 10 кВ. Отдельная конструкция и документация.
| Вариация | Цена | Наличие |
|---|---|---|
| КВТ-10-4/400 (6/10 кВ) | 150000 руб. | 1 шт. |
Вспомогательные блок контакты для всех типов контакторов
Конструкция контактора включает блок вспомогательных контактов, коммутационная износостойкость которых составляет:
- не менее 1600000 циклов в категории применения ДС-11
- не менее 1500000 циклов в категории применения АС-11
Все рабочие параметры цепи (включая коммутируемый ток, номинальное напряжение, частоту включений за час и прочие характеристики) приведены в таблице
| Род тока и категория применения | Номинальная частота включений в 1 ч. | Номинальное напряжение, В | Включение | Отключение | ||||
|---|---|---|---|---|---|---|---|---|
| Коммутируемый ток, А | Коэффициент мощности цепи | Постоянная времени, мс | Коммутируемый ток, А | Коэффициент мощности цепи | Постоянная времени, мс | |||
| Переменный АС-11 | 1200 | 12;24 | 45 | 0,7 | — | 4,5 | 0,4 | — |
| 40 | 35 | 0,7 | — | 3,5 | 0,4 | — | ||
| 110;127 | 28 | 0,7 | — | 2,8 | 0,4 | — | ||
| 220 | 16 | 0,7 | — | 1,6 | 0,4 | — | ||
| 660 | 5 | 0,7 | — | 0,5 | 0,4 | — | ||
| Постоянный ДС-11 | 1200 | 12 | 2,5 | — | 10 | 1 | — | 50 |
| 24 | 1,25 | — | 10 | 0,5 | — | 50 | ||
| 110 | 0,3 | — | 10 | 0,12 | — | 50 | ||
| 220 | 0,16 | — | 10 | 0,06 | — | 50 | ||
| 440 | 0,06 | — | 10 | 0,03 | — | 50 | ||
| Примечание. Допуск: на постоянную времени ±15%; на коэффициент мощности цепи ± 0,05. | ||||||||
В режиме редких коммутаций коммутационная способность вспомогательных контактов соответствует требованиям ГОСТ 11206-77 с учётом дополнительных параметров, указанных в таблице
| Род тока и категория применения | Номинальное напряжение, В | Включение | Отключение | ||||
|---|---|---|---|---|---|---|---|
| Коммутируемый ток, А | Коэффициент мощности цепи | Постоянная времени, мс | Коммутируемый ток, А | Коэффициент мощности цепи | Постоянная времени, мс | ||
| Переменный АС-11 | 220 | 66 | 0,7 | — | 66 | 0,7 | — |
| 380 | 37,4 | 0,7 | — | 37,4 | 0,7 | — | |
| 660 | 22 | 0,7 | — | 22 | 0,7 | — | |
| Постоянный ДС-11 | 12 | 2,75 | — | 50 | 2,75 | — | 50 |
| 24 | 1,38 | — | 50 | 1,38 | — | 50 | |
| 110 | 0,33 | — | 50 | 0,33 | — | 50 | |
| 220 | 0,18 | — | 50 | 0,18 | — | 50 | |
| 440 | 0,07 | — | 50 | 0,07 | — | 50 | |
| Примечание — Допуск на постоянную времени ± 15 %, на коэффициент мощности цепи ± 0,05. | |||||||
Преимущества приобретения саратовских контакторов:
Контактор вакуумный квт представлен на рынке по достаточно конкурентоспособной цене. Он доступен для покупки как оптом, так и в розницу. Работая напрямую с нами, мы можем предложить оптимальный результат нашей работы – выгодные цены со склада без посредников.
Для клиентов из любого региона мы предоставляем возможность заказать данный контактор по выгодной цене с доставкой под ключ, до адреса склада потребителя. Мы гарантируем быструю отправку товара и оперативный ответ на все интересующие вопросы через электронную почту.
Наша компания уже успела порадовать тысячи довольных клиентов по всей стране своевременными поставками качественных товаров прямиком на склады заказчика. Мы гордимся положительной динамикой роста и тенденциями развития, а также радужными будущими перспективами совершенствования продукции для энерго-объектов.
Мы всегда рады помочь нашим клиентам в решении любых задач — будь то строительство новых подстанций или реконструкция имеющихся объектов. Наш опыт работы позволяет быстро решить даже сложные внештатные ситуации и оперативно отвечать на все возникающие запросы.
Приобретайте лучшие Саратовские контакторы квт от АО НПП Контакт — выбор профессионалов!
